ANSYS Mesh中生成周期网格

内容纲要

如果物理现象具有周期性,那么采用周期模型可以极大地降低计算工作量,绝大多数主流CFD求解器都支持周期网格。ANSYS Mesh中有相应的工具用于处理周期性模型。

很多年以前在新浪博客上写过一篇关于Mesh生成周期网格的文章,不过这么多年过去了,ANSYS的版本更换了一茬又一茬,新版本里头有新的方法。

1

周期网格

其实网格划分网格并不需要知道你的网格是否是周期性的,它们要做的唯一目标是:保证所指定的周期面上网格节点一一对应。说到这里,大家应该就很清楚了,在网格划分过程中进行的各种参数设置,其目标也都是为了保证目标面上的网格节点一致。CFD计算中的周期网格包括平移周期和旋转周期两种。

2

Match Control

要在Mesh中创建周期网格,离不开Match功能。

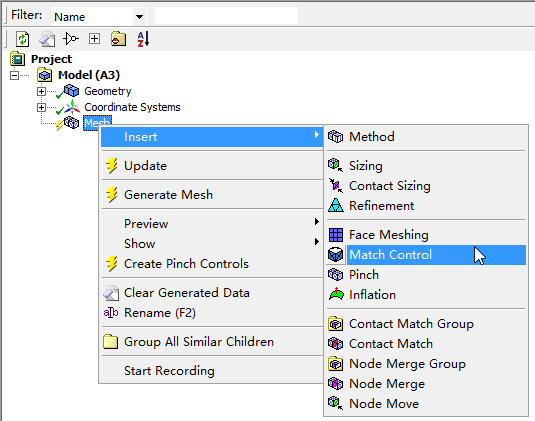

  • 鼠标右键点击按钮Mesh,选择菜单Insert → Match Control

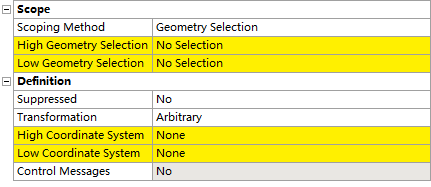

选择菜单后,需要在属性窗口中设置参数。如下图所示为平移周期所需要设置的参数。

  • High Geometry Selection:其中一个周期面

  • Low Geometry Selection:另一个周期面

  • High Coordinate System:对应周期面上的坐标系统

  • Low Coordinate System:另一个周期面上的坐标系统

因此要创建平移周期,需要创建坐标系。

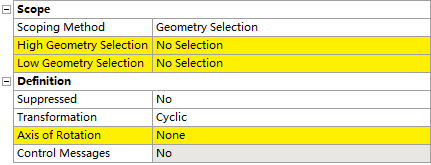

下图所示为选中周期所需要设置的参数,除了要设置两个周期面外,还需要选择TransformationCylic,并设置旋转轴Axis of Rotation

下面以两个简单案例来描述如何创建周期网格。

3

平移周期案例

3.1 案例描述

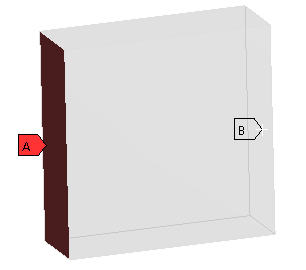

案例几何如图所示。其中A面与B面为周期面,要创建周期网格。在Mesh中为A面和B面命名,以便在求解器中设置周期。

3.2 创建坐标系

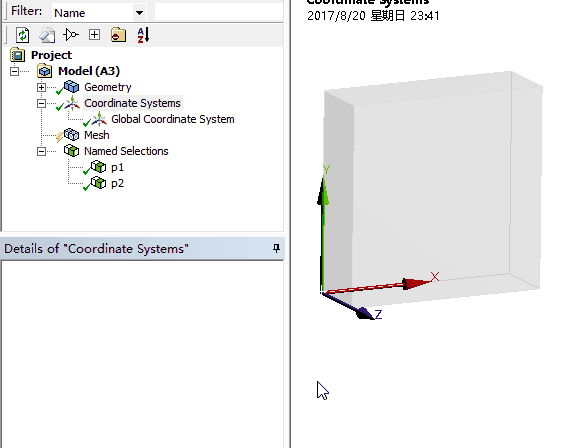

如图所示创建两个周期面的坐标系。这里采用顶点创建直角坐标系,在创建两个坐标系时,一定要注意这两个点在周期系统中是对应的。软件会根据坐标系来决定平移的距离。

3.3 创建Match

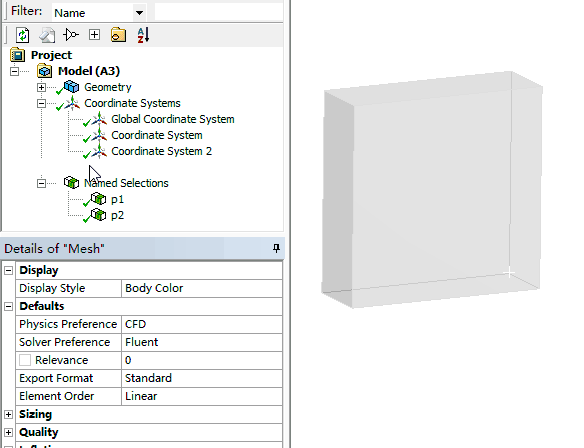

按下图所示进行操作

3.4 Fluent中创建周期

在Fluent中创建周期,需要利用TUI命令。

  • 启动Fluent,导入生成的网格

可以看到前面创建的两个命名p1和p2已经导入进来,只不过边界类型为wall,记住它们的id分别为6和7。输入TUI命令:mesh/modify-zones/make-periodic

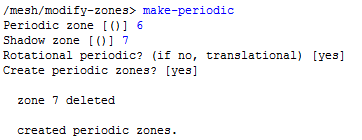

按提示进行输入,如下图所示。

此时可以看到p1边界类型被设置为periodic了。

4

旋转周期案例

旋转周期比平移周期相对简单,需要指定两个周期面,同时指定旋转轴。通常需要创建柱坐标系统。

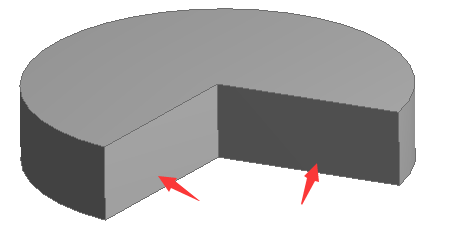

案例几何如下图所示,箭头所指为两个周期面。

在创建网格之前,首先进行边界命名,两个周期面分别命名为p1和p2。

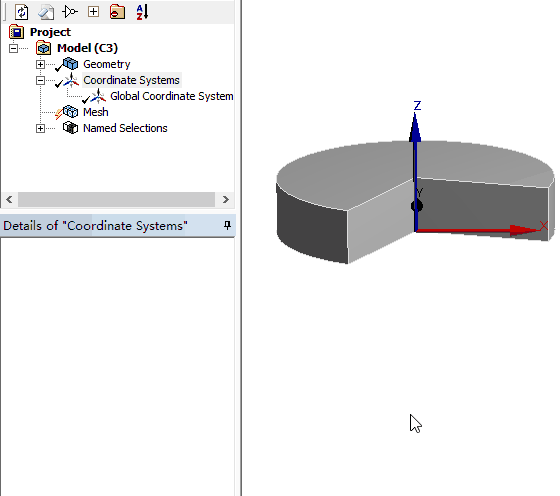

4.1 创建圆柱坐标

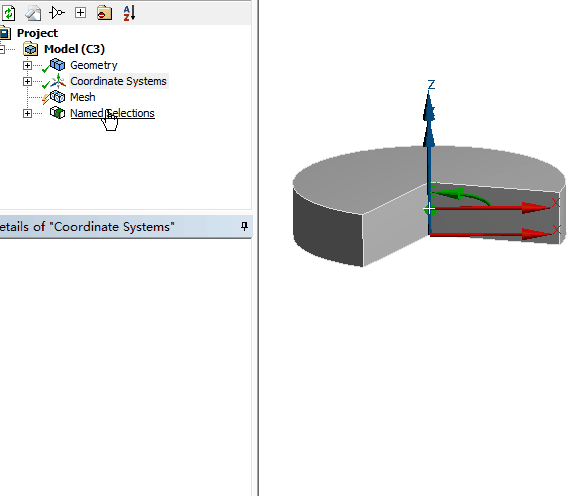

按下图所示进行操作。

4.2 创建Match并生成网格

按下图所示进行操作。

4.3 Fluent中生成周期边界

网格导入Fluent后,边界如图所示,可以看到命名的边界被保留下来,记住其id分别为6和7。

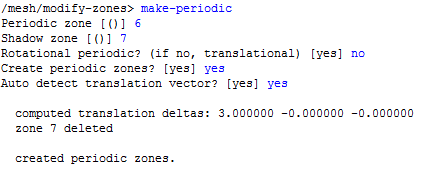

利用TUI命令创建周期边界。

创建完毕后的边界如下图所示。

OK,搞完收工~~
