本文描述利用codeStream与setField自定义初始条件。

1 介绍

在设置计算域的局部初始条件时，可以使用程序setFields。此实用程序非常灵活，除了可以设置指定区域内的初始值外，还可以读取STL文件并使用它们来初始化物理场。然而如果使用setFields无法获得所要的结果时，可以使用codeStream编制程序来实现自定义的初始条件。

codeStream定义初始条件与定义边界条件的方式类似，定义完毕后，在求解器求解计算时会自动编译生成程序库并加载运行。如下示例为初始化示例：

// internalField为初始条件关键字
internalField #codeStream
{
    {
        // 这里列举编译所需的头文件
        codeInclude
        #{
            #include "fvCFD.H"
        #};
        // 这里列举编译选项
        codeOptions
        #{
            - I$(LIB_SRC) / finiteVolume / lnInclude - I$(LIB_SRC) / meshTools / lnInclude
        #};
        // 这里列举编译所需的外部库
        codeLibs
        #{
            - lmeshTools - lfiniteVolume
        #};
        // 这里放置功能实现源代码
        code
        #{

        #};
    };
}

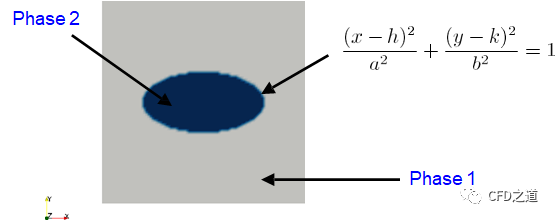

如下面的示例模型。

利用codeStream定义椭圆区域内相Phase2的体积分数。可以在字典文件alpha.phase1中采用下面的代码：

internalField #codeStream
{
    {
        codeInclude
        #{
            #include "fvCFD.H"
        #};

        codeOptions
        #{
            -I$(LIB_SRC) / finiteVolume / lnInclude
            -I$(LIB_SRC) / meshTools / lnInclude
        #};

        codeLibs
        #{
            -lmeshTools - lfiniteVolume
        #};

        code
        #{
            // 访问到计算网格信息
            const IOdictionary& d = static_cast<const IOdictionary&>(dict);
            const fvMesh& mesh = refCast<const fvMesh>(d.db());
            // 定义区域内初始体积分数为0
            scalarField alpha(mesh.nCells(), 0.);
            scalar he = 0.5;
            scalar ke = 0.5;
            scalar ae = 0.3;
            scalar be = 0.15;

            forAll(alpha, i)
            {
                // 获取网格面的x,y,z坐标
                const scalar x = mesh.C()[i][0];
                const scalar y = mesh.C()[i][1];
                const scalar z = mesh.C()[i][2];
                // 得到椭圆形区域
                if ( pow(y-ke,2) <= ((1 - pow(x-he,2)/pow(ae,2) )*pow(be,2)) )
                {
                    // 指定区域内体积分数为1
                    alpha[i] = 1.;
                }
            }
            writeEntry(os, "", alpha);
        #};
    };
}

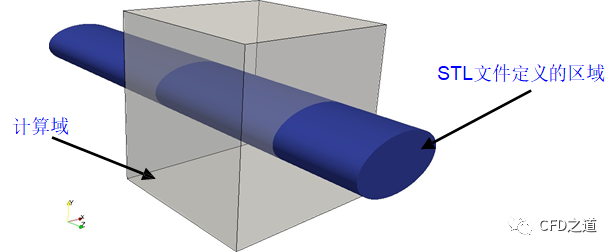

相同的模型其实也可以使用setField来处理，如构建下面的几何模型。

准备下面的setFieldsDict字典：

defaultFieldValues
(
    volScalarFieldValue alpha.phase1 0
);

regions
(
    surfaceToCell
    {
        file "./geo/ellipse.stl";
        outsidePoints((0.5 0.85 0));
        includeInside true;
        includeOutside false;
        includeCut false;
        fieldValues
        (
            volScalarFieldValue alpha.phase1 1
        );
    }
);

2 示例

2.1示例1

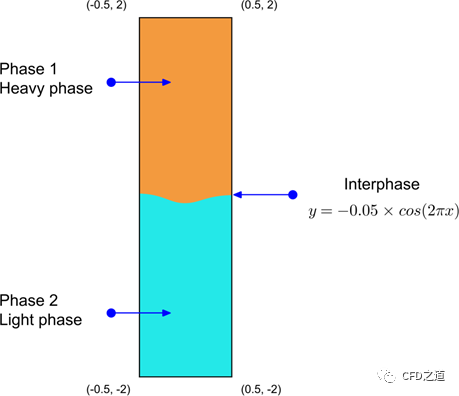

如下面用于计算Rayleigh-Taylor不稳定线性的模型。

需要初始化相间界面，这里指定其相间界面为余弦函数分布：

可以编制其代码为：

code
#{
    const IOdictionary &d = static_cast<const IOdictionary &>(dict);
    const fvMesh &mesh = refCast<const fvMesh>(d.db());
    scalarField alpha(mesh.nCells(), 0.);
    forAll(alpha, i)
    {
        const scalar x = mesh.C()[i][0];
        const scalar y = mesh.C()[i][1];
        if (y >= -0.05 * cos(2 * constant::mathematical::pi * x))
        {
            alpha[i] = 1.;
        }
    }
    writeEntry(os, "", alpha);
#};

2.2 示例2

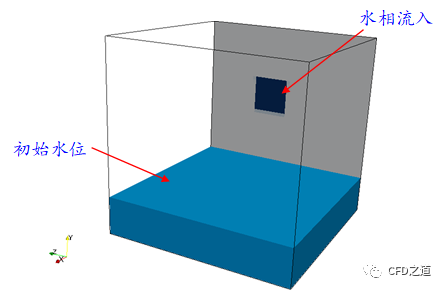

如下图所示的计算模型。

在alpha.water字典中使用codeStream指定初始水位。

internalField #codeStream
{
    ...
    ...
    ...
    code
    #{
        const IOdictionary &d = static_cast<const IOdictionary &>(dict);
        const fvMesh &mesh = refCast<const fvMesh>(d.db());
        scalarField alpha(mesh.nCells(), 0.);
        forAll(alpha, i)
        {
            const scalar x = mesh.C()[i][0];
            const scalar y = mesh.C()[i][1];
            const scalar z = mesh.C()[i][2];
            if (y <= 0.2)
            {
                alpha[i] = 1.;
            }
        }
        writeEntry(os, "", alpha);
    #};
}

在alpha.water中指定入口边界中水相体积分数：

leftWall
{
    type codedFixedValue;
    value uniform 0;
    name inletProfile2;
    code
    #{
        const fvPatch &boundaryPatch = patch();
        const vectorField &Cf = boundaryPatch.Cf();
        scalarField &field = *this;
        field = patchInternalField();
        scalar min = 0.5;
        scalar max = 0.7;
        scalar t = this->db().time().value();
        forAll(Cf, faceI)
        {
            if (
                (Cf[faceI].z() > min) &&
                (Cf[faceI].z() < max) &&
                (Cf[faceI].y() > min) &&
                (Cf[faceI].y() < max))
            {
                if (t < 2.)
                {
                    field[faceI] = 1.;
                }
                else
                {
                    field[faceI] = 0.;
                }
            }
        }
    #};
}

在0/U边界条件中指定入口速度与时间关系，使用codedFixedValue进行指定：

leftWall
{
    type codedFixedValue;
    value uniform(0 0 0);
    name inletProfile1;
    code
    #{
            const fvPatch &boundaryPatch = patch();
            const vectorField &Cf = boundaryPatch.Cf();
            vectorField &field = *this;
            scalar min = 0.5;
            scalar max = 0.7;
            scalar t = this->db().time().value();
            forAll(Cf, faceI)
            {
                if (
                    (Cf[faceI].z() > min) &&
                    (Cf[faceI].z() < max) &&
                    (Cf[faceI].y() > min) &&
                    (Cf[faceI].y() < max))
                {
                    if (t < 2.)
                    {
                        field[faceI] = vector(1, 0, 0);
                    }
                    else
                    {
                        field[faceI] = vector(0, 0, 0);
                    }
                }
            }
    #};
}
