【Mesh案例】06：搅拌器网格

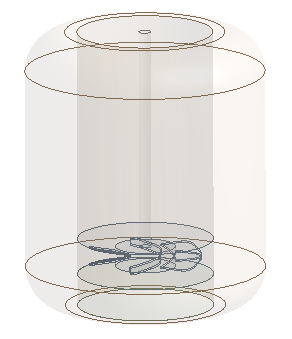

本案例描述利用ANSYS Mesh划分搅拌器网格。在CFD计算过程中，诸于搅拌器这类具有运动部件的模型，在进行几何处理的过程中有特殊的要求。本案例几何如下图所示。

本案例几何模型采用外部导入。

• 启动ANSYS Workbench

• 添加Mesh模块到工程窗口中

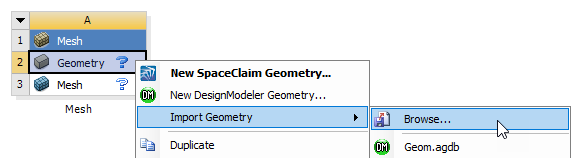

• 右键选择Geometry单元格，选择Import Geometry → Browse…，在弹出的文件选择对话框中打开几何文件Geom.agdb

• 双击Mesh单元格进入Mesh模块

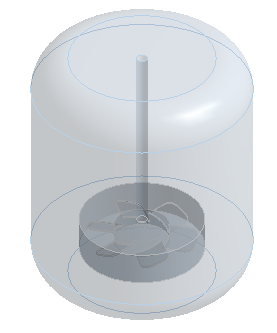

Mesh模块自动打开几何文件，如下图所示。

在几何模型导入之后，可以设置模型的显示。

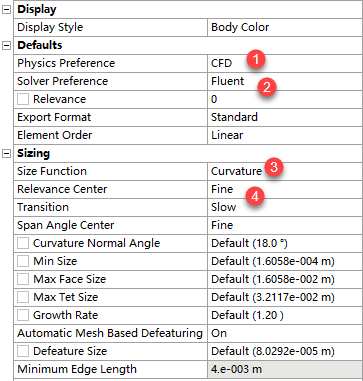

• 选择模型树节点Mesh

• 属性窗口中设置Pyshics reference为CFD

• 设置Solver Preference为Fluent

• 设置Size Function为Curvature

• 设置Relevance Center为Fine

• 其他参数保持默认设置

默认参数下生成初始网格。

• 右键点击模型树节点Mesh，选择弹出菜单Generate Mesh

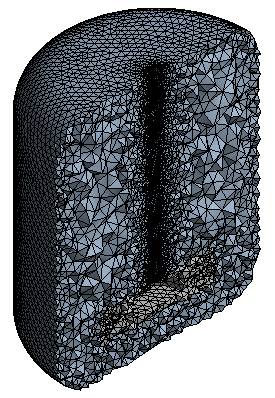

查看剖切面上网格如下图所示。

以上为采用自动网格划分方法生成的四面体网格。

下面采用sweep方法划分网格。

原始几何模型并不能直接划分sweep网格。

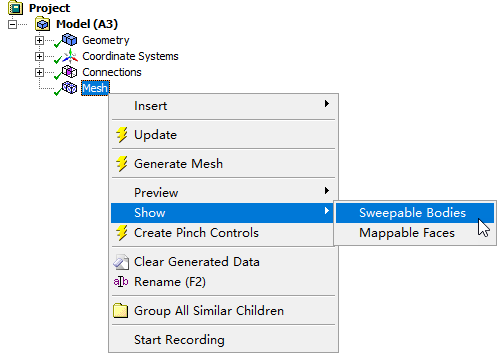

• 右键点击模型树节点Mesh，选择菜单Show → Sweepable Bodies

图形窗口中并没有显示可以划分为sweep网格的body。

本案例几何需要进行处理之后才能划分sweep网格。

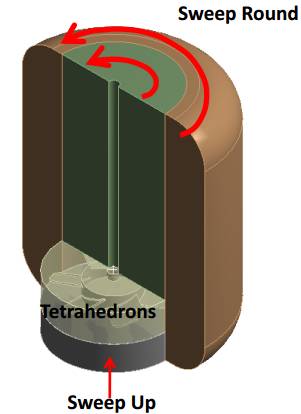

对几何模型按下图所示进行拆分，则大部分区域可以划分为sweep网格，中间区域划分四面体网格。

几何拆分工作需要在DM中完成。

关闭Mesh模块，进入DM模块中。

5.1 圆柱切割

• 选择菜单Create → Slice

• 属性窗口中设置Slice Type为Slice by Surface

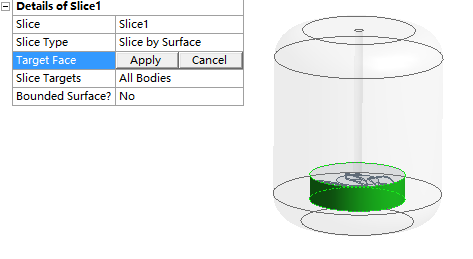

• 选择Target Face为如图所示的圆柱面

• 点击工具栏按钮Generate

切割完毕后的几何如图所示。

5.2 平面切割

为了实现扫略网格划分，还需要将圆柱几何切割成两个半圆柱。

• 选择菜单Create → Slice

• 属性窗口中设置Slice Type为Slice by Plane

• 设置Base Plane为XY Plane

• 设置Slice Targets为Selected Bodies

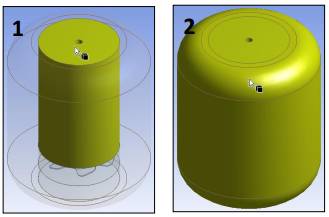

• 选择如下图所示的2个体，点击工具栏按钮Generate

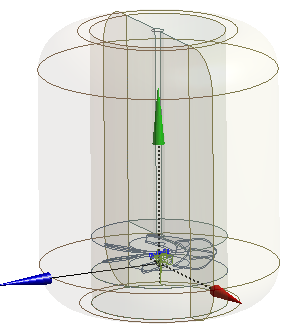

切割完毕后的几何体如下图所示。

5.3 几何组合

几何组合的目的是为了在网格划分过程中保持网格节点一致。本案例中包含两个计算域，将除了内部包含叶片的几何之外的其他几何组合在一起，使得最终生成的网格为两个计算域。

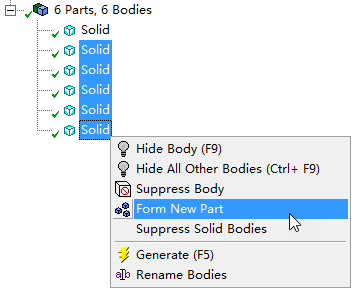

• 在模型树中选择除了中心几何外的其他所有solid

• 点击鼠标右键，选择菜单Form New Part

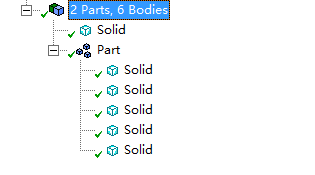

模型树节点变成如下图所示。

关闭DM模块，重新进入Mesh模块。

以下操作内容在Mesh模块中进行。

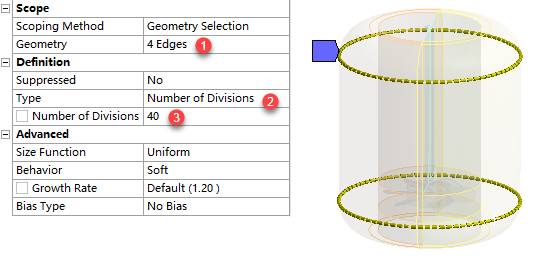

6.1 Edge Sizing 1

• 右键选择模型树节点Mesh，选择菜单Insert → Sizing

• 属性窗口中设置Geometry为如图所示的4条边

• 设置Type为Number of Divisions

• 设置Number of Divisions为40

• 其他参数保持默认设置

6.2 Edge Sizing 2

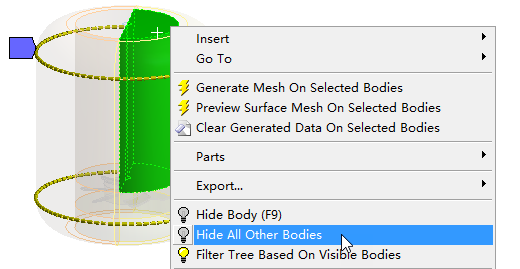

• 选择如下图所示的体，点击右键选择菜单Hide All Other Bodies

• 右键选择模型树节点Mesh，选择菜单Insert → Sizing

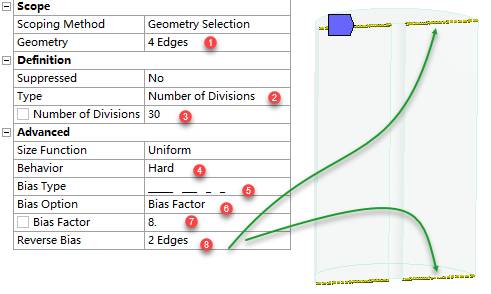

• 属性窗口中设置Geometry为如图所示的4条边

• 设置Type为Number of Divisions

• 设置Number of Divisions为30

• 设置Behavior为Hard

• 选择Bias Type如下图所示

• 设置Bias Factor为8

• 选择Reverse Bias为如图所示的两条边，确保网格中间密两侧稀疏

此时可以生成网格，ANSYS Mesh会自动优先采用Sweep生成网格。

• 右键选择模型树节点Mesh，选择菜单Generate Mesh生成网格

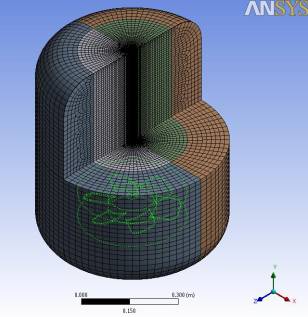

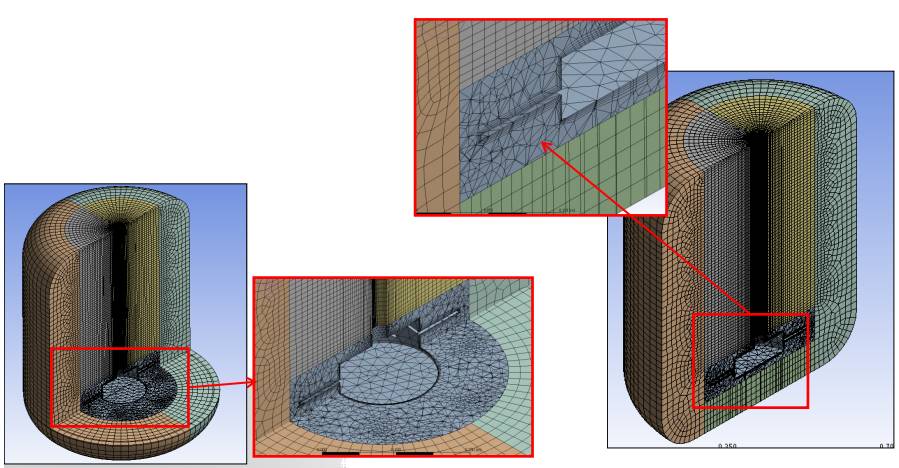

最终生成网格如下图所示。

本案例的几何链接：http://pan.baidu.com/s/1nvHoKrf 密码：6aeu
