本案例演示利用XFlow计算轻质小球从空气中掉入水中之后区域流场以及小球运动的过程。

注：本案例仅供娱乐。

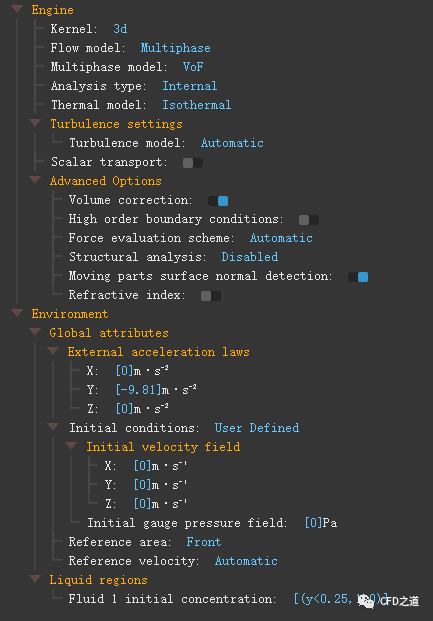

1 Environment设置

• 激活Multiphase，选择VoF

• 指定重力加速度Y方向-9.81

• 指定初始液体区域(y<0.25,1,0)

2 Materials设置

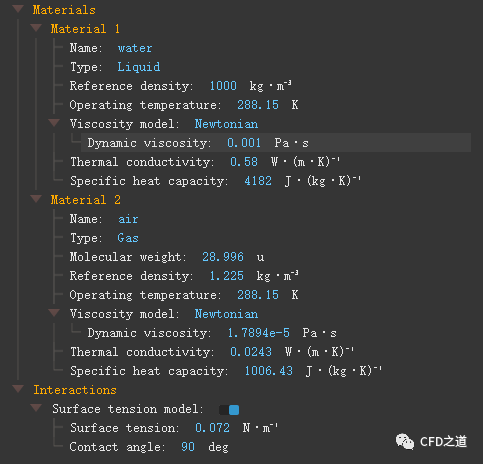

• 指定介质参数，如下图所示

3 Geometry设置

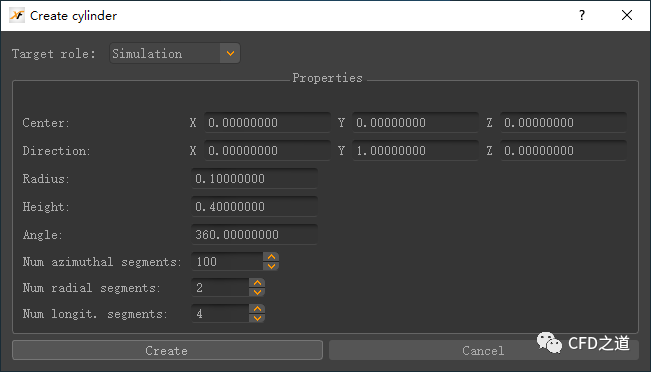

• 创建cylinder几何模型

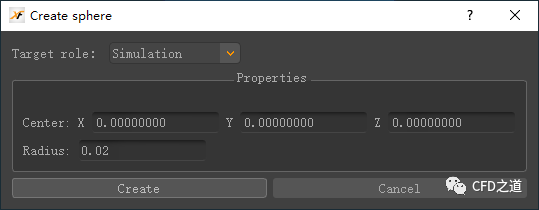

• 采用下图参数创建球体

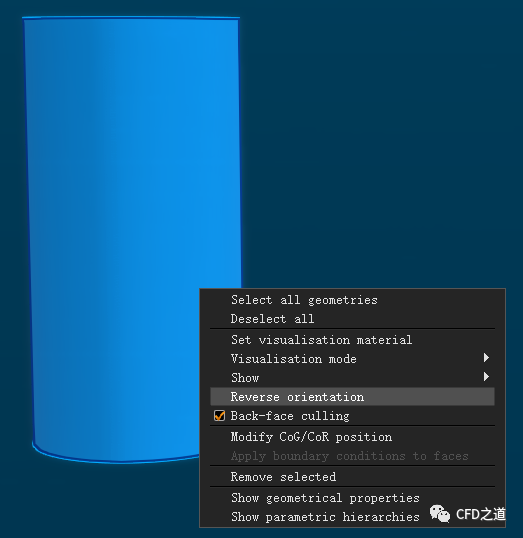

• 修改圆柱体的面法向

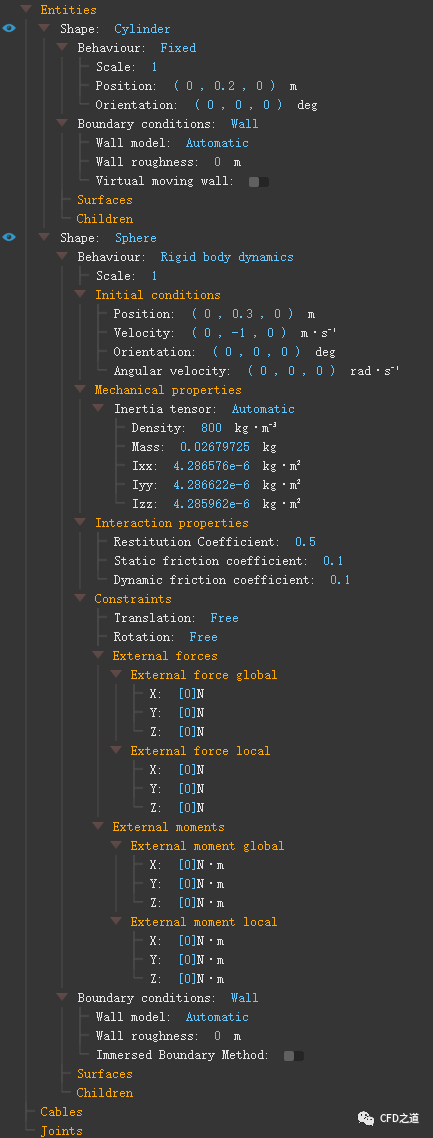

• 如下图所示指定几何参数，关键是指定几何sphere的质量参数

注：这里球体运动行为采用Rigid body dynamics，类似Fluent中的6DOF，需要指定质量、转动惯量等信息

4 Simulation设置

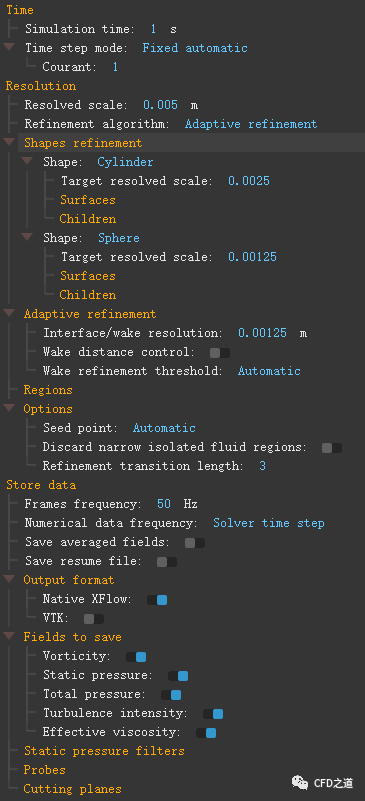

• 指定求解参数，如下图所示

注：这里求解参数都是随便瞎设置的，多相流计算网格粗了没法进行下去，网格密了计算太慢了

5 计算结果

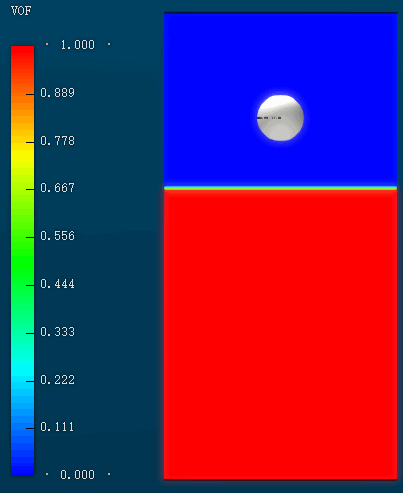

小球运动动画如下图所示。

注：实际上可以输出小球的受力、轨迹等信息。不过这里计算时间比较短，而且算得比较粗糙，曲线啥的太过于难看，就懒得拿出来吓唬人了。

本篇文章来源于微信公众号: CFD之道
