在优化设计过程中，对模型进行参数化处理显得尤为重要。SCDM中提供了对几何模型进行参数化处理的功能，本文简要描述在SCDM中实现尺寸参数化的功能。

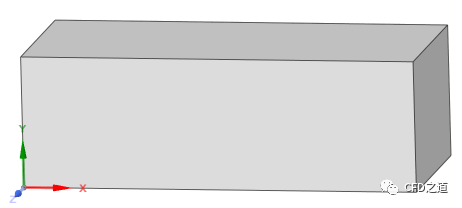

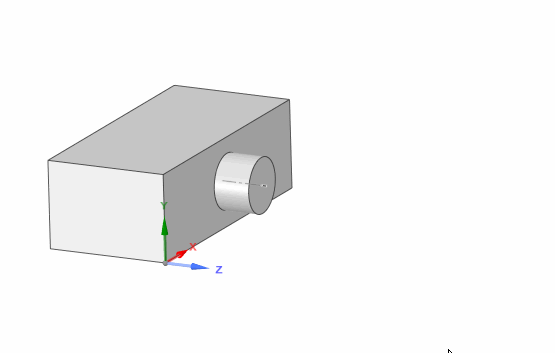

如下图所示的几何模型，其尺寸为30x14x10 mm，现需要将其尺寸进行初始化。

• 先在SCDM中通过面拉伸的方式创建一个尺寸30x14x10 mm的长方体

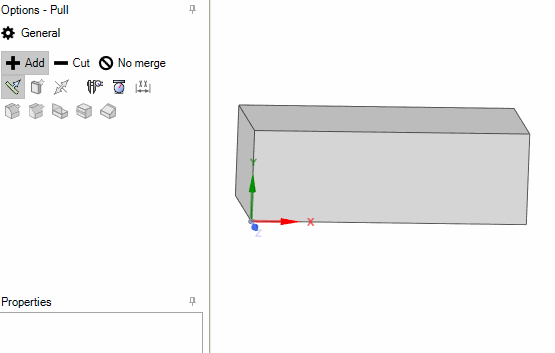

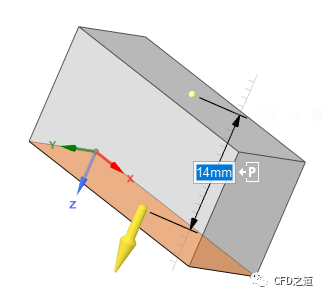

• 如下图所示操作，先选择其中一个端面，再选中Option窗口中的Ruler按钮，再选中另外一个面，这样就会出现图中所示的尺寸设置对话框，点击对话框旁边的P按钮创建参数

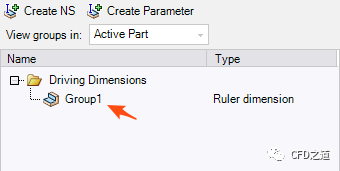

完成的参数如下图所示。

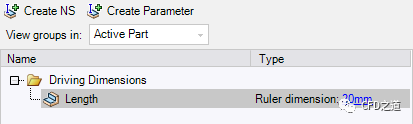

参数被命名为Group1，可以通过点击Group1修改其名称以及尺寸。如下图所示将其名称修改为Length。

• 相同方式创建参数Width，如下图所示

• 创建参数Heigth，如下图所示

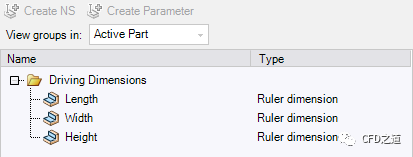

最终完成的参数如下图所示。

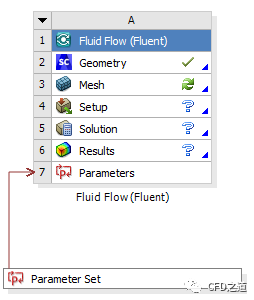

• 此时关闭SCDM返回至Workbench，可看到多出了参数化部分

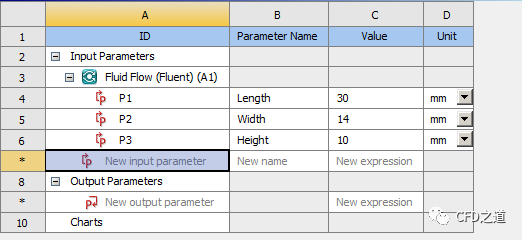

• 双击Parameter Set可打开参数化面板，如下图所示，几何中的参数信息已经显示出来了。此时可尝试修改参数值，然后进入到几何中查看几何是否发生变化。

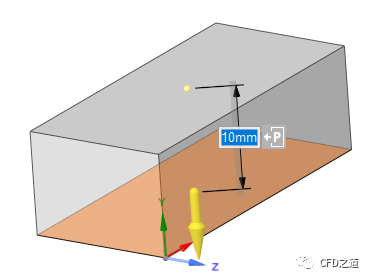

事实上SCDM在几何操作过程中即可实现参数化，如下图所示操作。

在SCDM中实现参数化相对还是比较容易的，后面有时间再来扯一扯优化的话题。最近太忙，啥都顾不过来了。
