FloEFD是一款较为流行的工程CFD软件，其完全兼容于通用的CAD软件中（如CATIAUGProE等），也可独立运行。利用FlowEFD分析工程流体问题，工作效率极高，对于从事流体结构设计的人员来说，是一款较为好用的工具。

本案例演示利用FloEFD计算球阀内部流场的基本流程。

案例来源：FloEFD文档。

1 打开模型

• 启动FloEFD，打开文件ball valve.sldasm

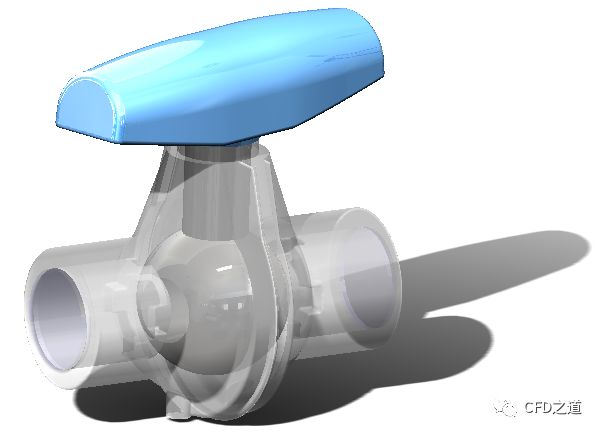

几何模型如下图所示。

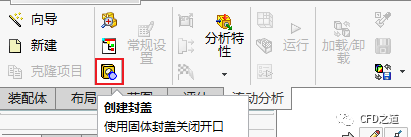

这是一个球阀的装配体，几何模型已经对进出口进行了封堵。若几何未完成封堵，则可用命令按钮创建封盖实现进出口封闭。

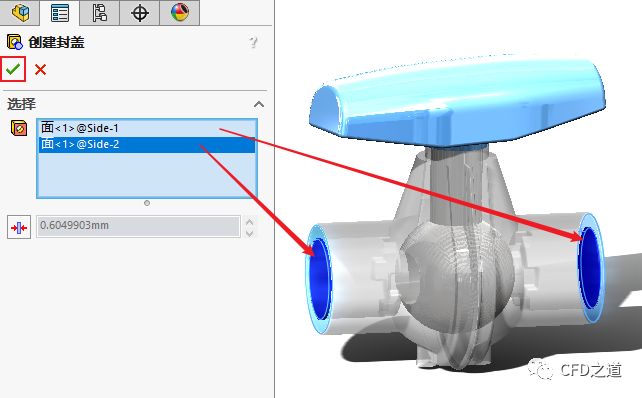

• 弹出设置对话框，如下图所示选择进出口面创建封盖。

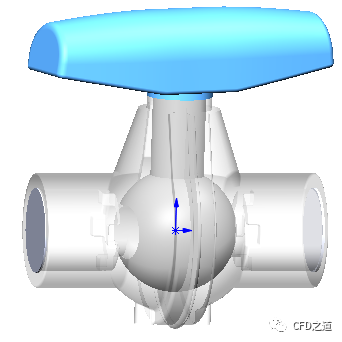

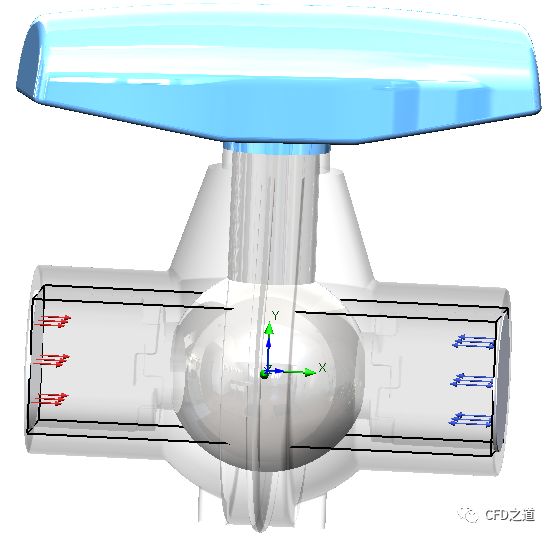

完成封堵后的几何模型如下图所示。

2 创建FloEFD工程

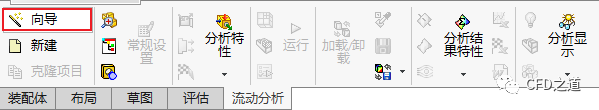

• 如下图所示打开向导对话框

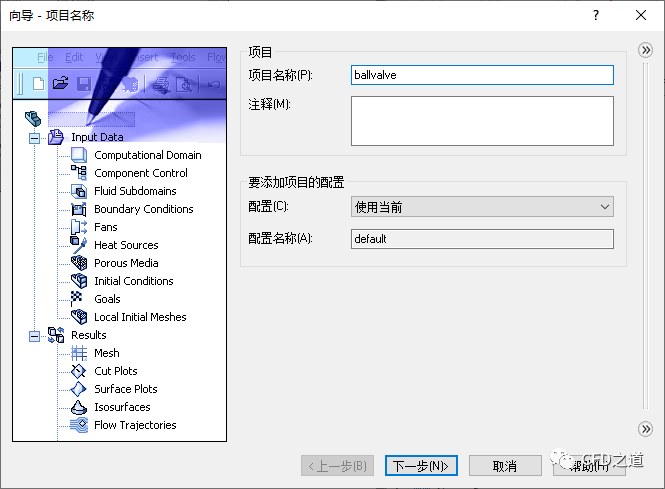

• 如图所示，设置项目名称，进入下一步

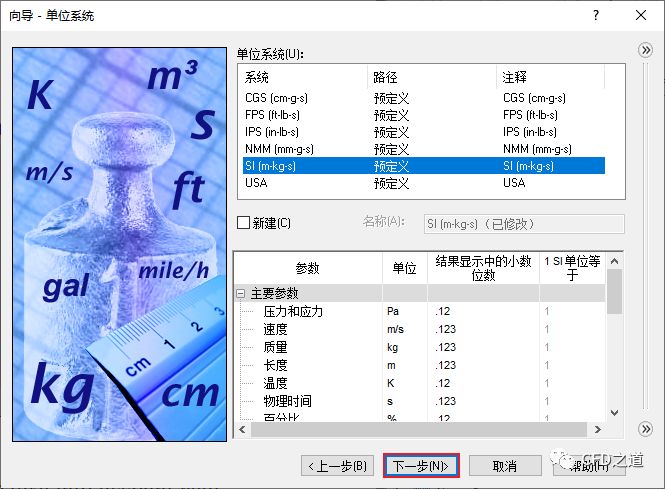

• 选择SI单位，进入下一步

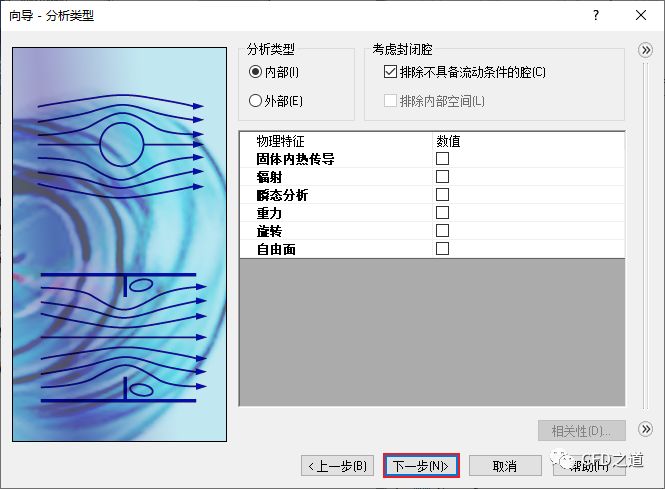

• 采用默认设置，点击下一步按钮

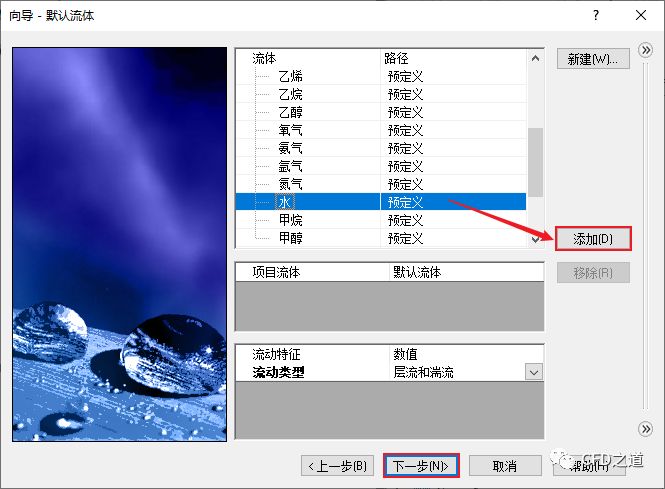

• 选择水，点击按钮添加增加介质，点击下一步按钮

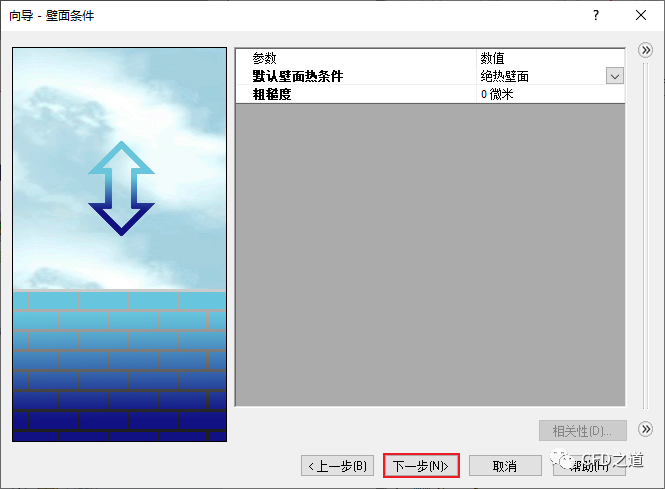

• 采用默认设置，点击下一步按钮

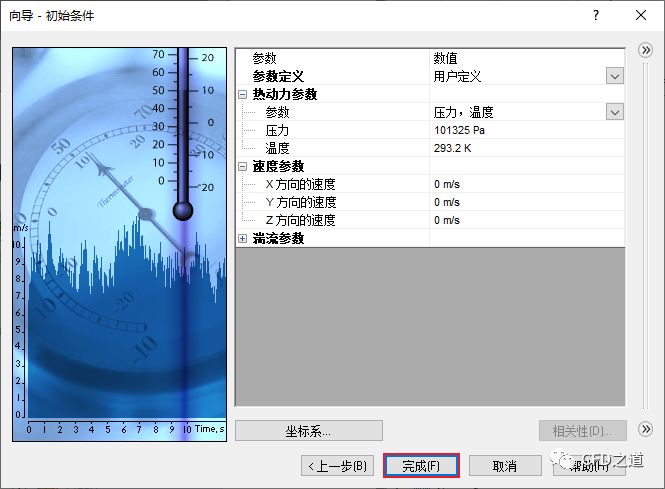

• 采用默认设置，点击完成按钮关闭向导对话框

3 指定边界条件

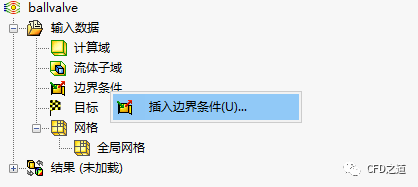

• 右键选择边界条件节点，点击按钮插入边界条件打开对话框

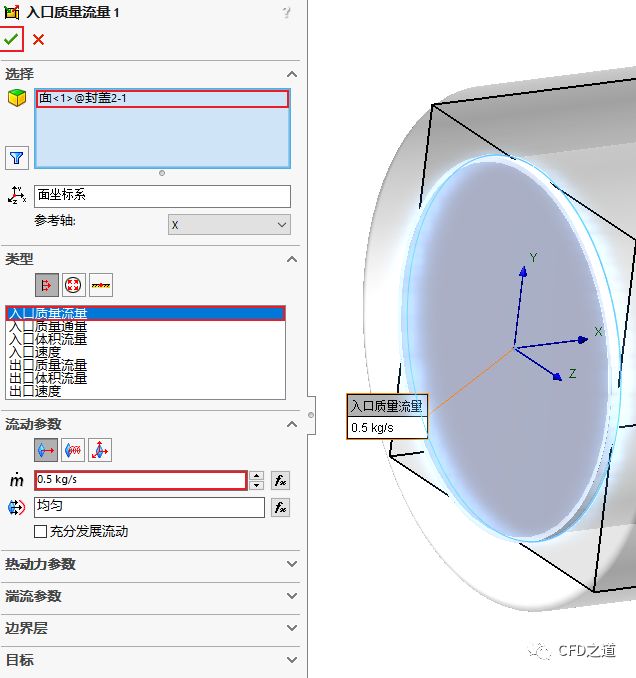

• 如图所示选择封盖上的内侧面，设置入口质量流量为0.5 kg/s

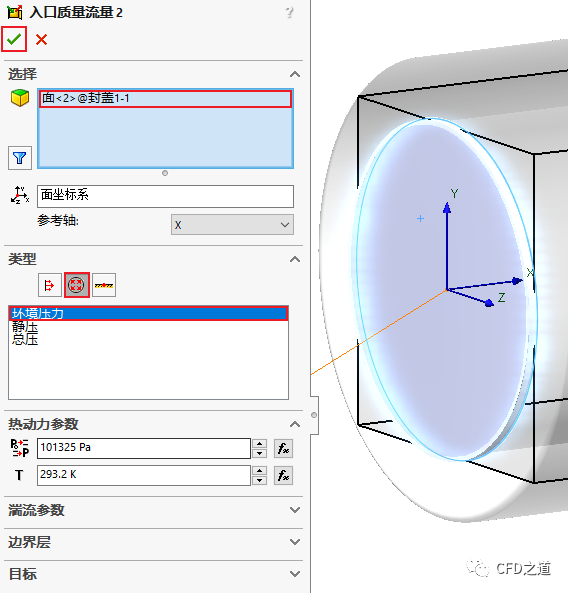

• 相同方式设置出口环境压力为101325 Pa

边界定义完毕后图形窗口如下图所示。

4 指定工程目标

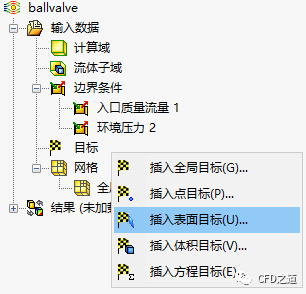

• 右键选择目标节点，点击菜单插入表面目标

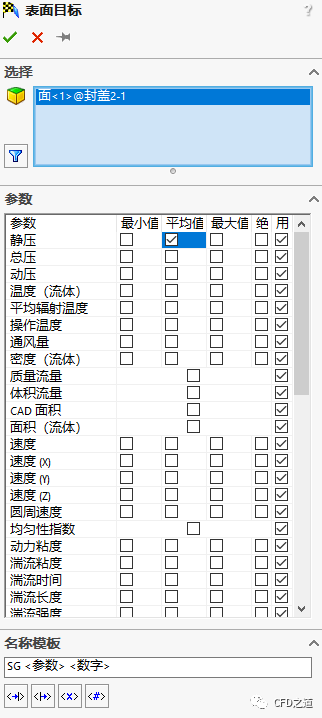

• 选择入口面，并监测其平均静压，如下图所示

5 指定网格参数

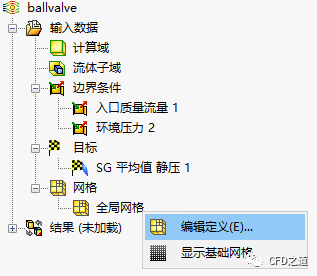

• 右键选择节点全局网格，选择菜单项编辑定义，如下图所示

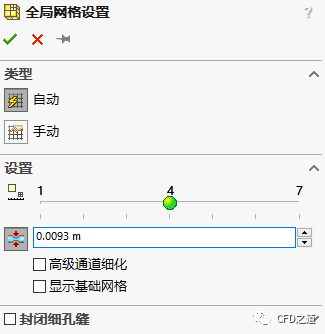

• 如图所示设置网格参数

6 开始计算

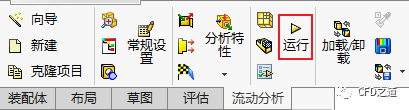

• 点击工具栏按钮运行打开计算设置对话框

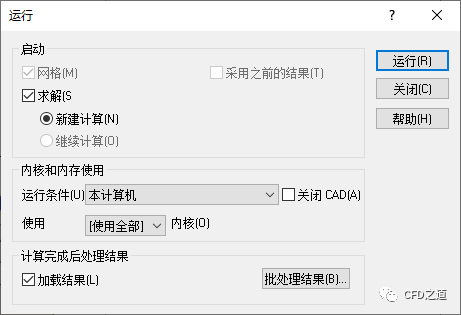

• 如图所示，保持默认设置，点击按钮运行开始计算

7 计算结果

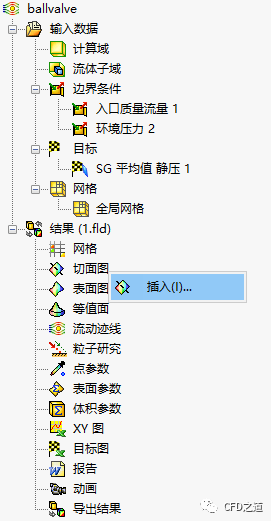

• 如下图所示，插入剖切面

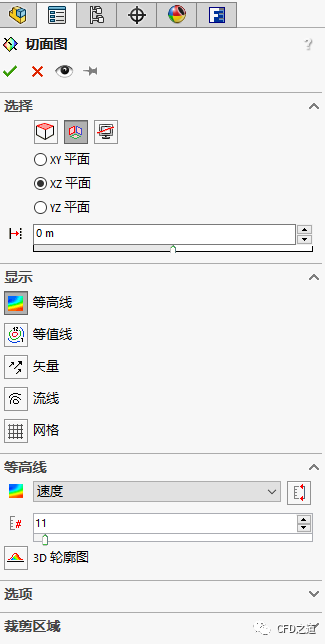

• 设置剖切面为XZ平面，如下图所示

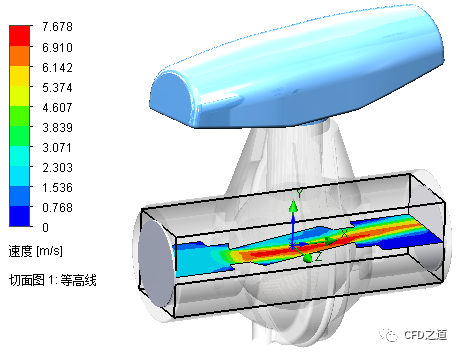

• 查看速度分布如下图所示

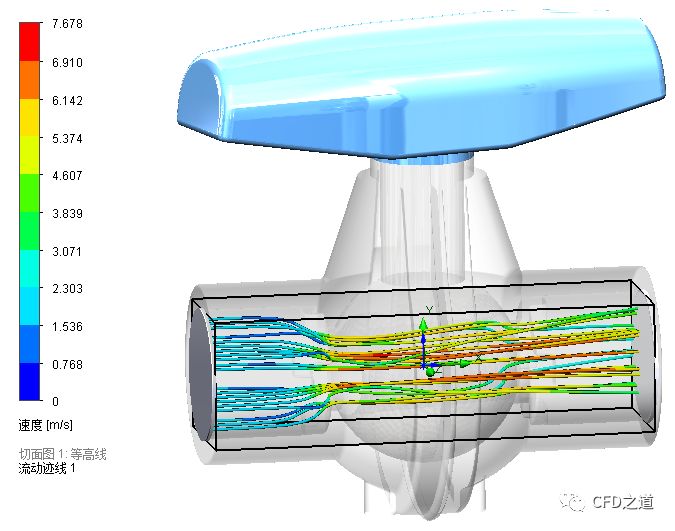

• 查看流线，如下图所示

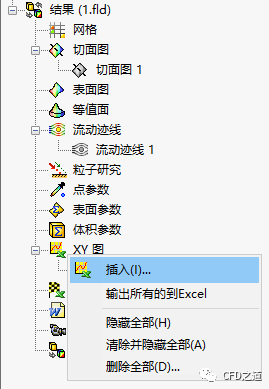

• 添加XY图，如下图所示

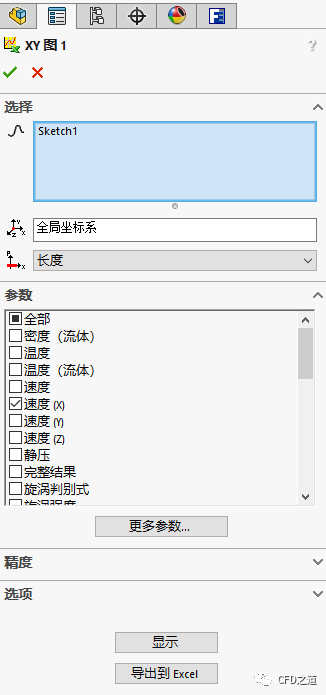

• 绘制沿草图分布的物理量，如下图所示

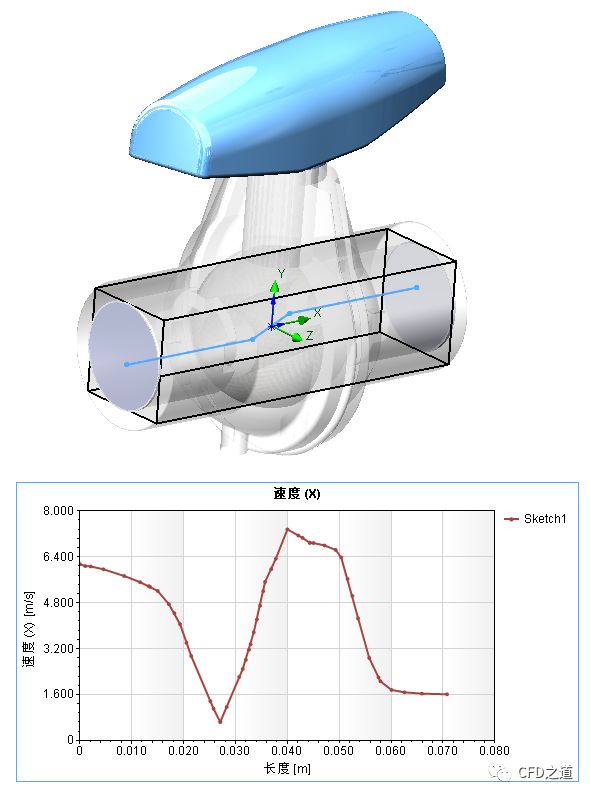

• 速度沿草图分布如下图所示

个人感觉：FloEFD作为一款成熟的EFD软件，其工作效率极高，非常适合于工程流体仿真及流体结构设计。
