「案例」建筑物火灾模拟

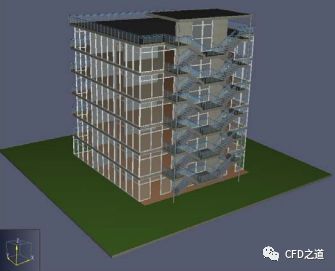

本案例利用Pyrosim模拟计算高层建筑物着火。

案例来自于软件官网。案例主要演示从导入CAD几何模型至建筑物着火燃烧的全过程。

主要内容包括：

• 导入CAD几何文件

• 添加火源

• 划分计算网格

• 查看计算结果

1

选择单位

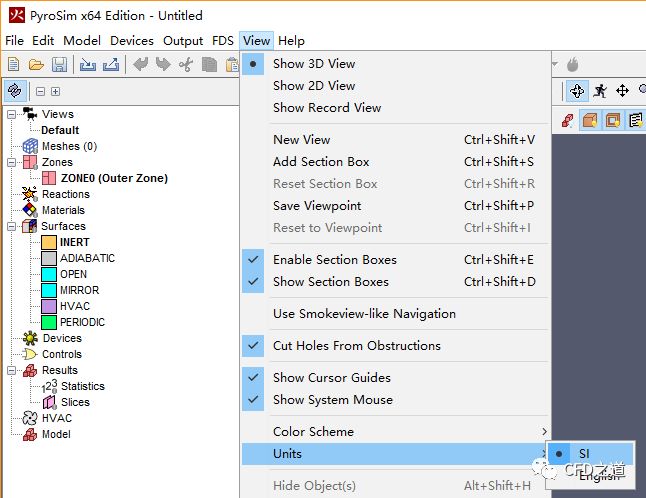

• 选择菜单View → Units → SI激活并采用国际单位制

2

导入几何模型

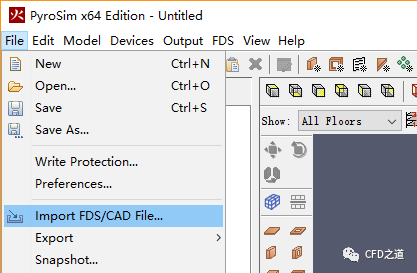

• 利用菜单File → Import FDS/CAD File…导入几何模型GettingStartedModel V2 -SimLab.fbx

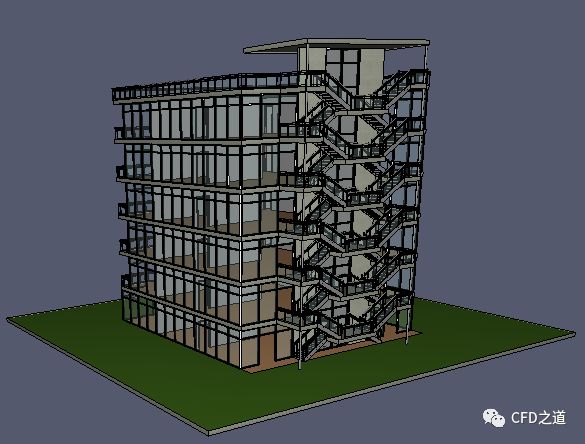

采用默认参数导入几何，如下图所示。

3

创建网格

• 选择菜单Model → Edit Meshes…弹出计算区域对话框

注：这里设定的计算区域尺寸决定了最终的计算范围。若要计算整栋大楼的火灾情况，则需要创建一个足以覆盖整栋大楼的计算区域。本案例仅计算一楼的火灾。

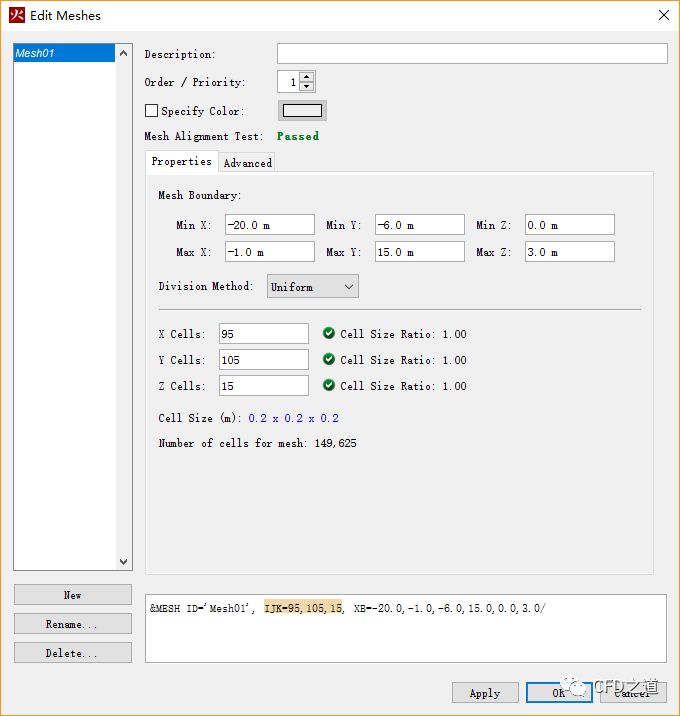

• 如下图所示指定计算区域几何尺寸以及网格数量

注：尽可能保证三方向的网格尺寸接近

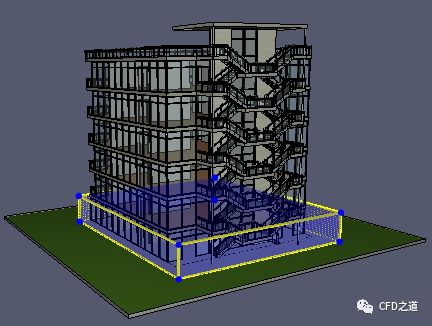

计算区域如图中黄色部分所示。

4

划分网格

可以对计算区域进行切分，从而细化重要区域网格。

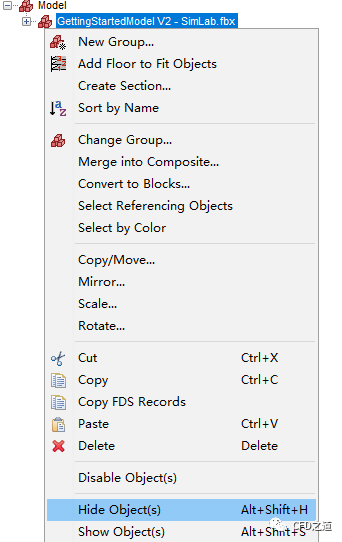

• 如下图所示，鼠标右键选择Model节点，选择Hide Object隐藏几何

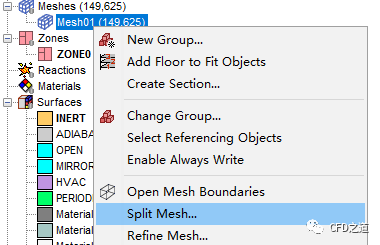

• 右键选择模型树节点Mesh01，点击弹出菜单项Split Mesh…

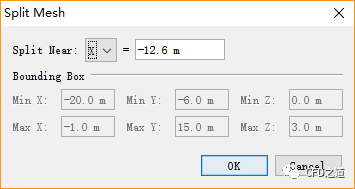

• 设置分割位置为x= -12.6m

• 相同方法设置分割位置为Y= 3.4 m

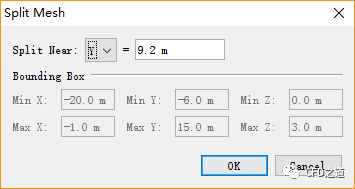

• 继续选择分割位置Y = 9.2 m

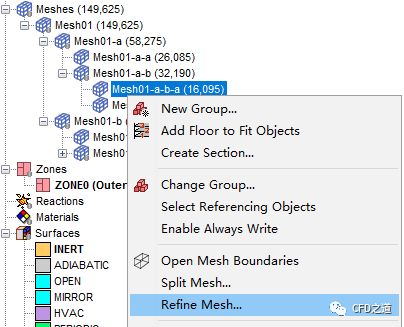

• 选择着火位置网格区域节点，点击菜单项Refine Mesh…细化网格

5

定义化学反应

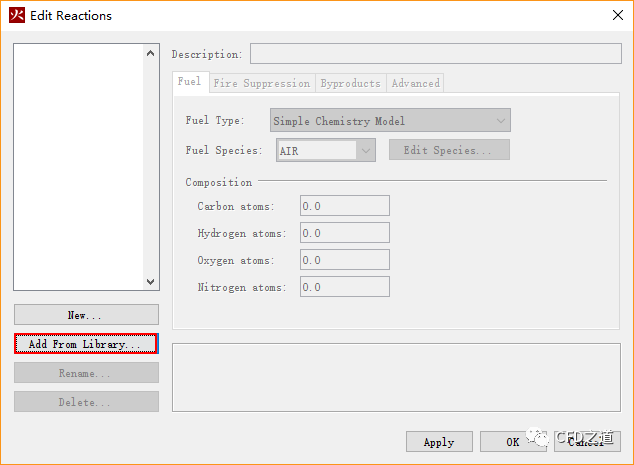

• 选择菜单Model → Edit Reactions…弹出化学反应定义对话框

• 点击按钮Add From Library…打开化学反应库

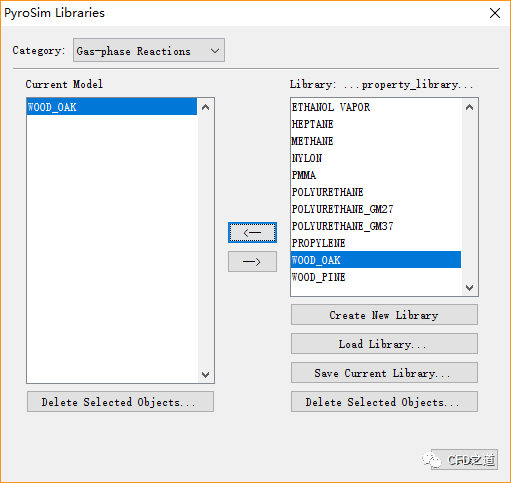

• 如下图所示添加反应WOOD_OAK至当前模型

6

创建着火面

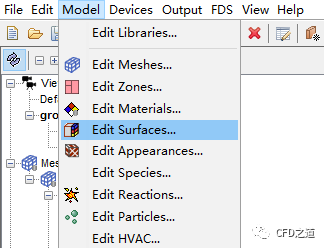

• 选择菜单Model → Edit Surfaces…弹出表面设置对话框

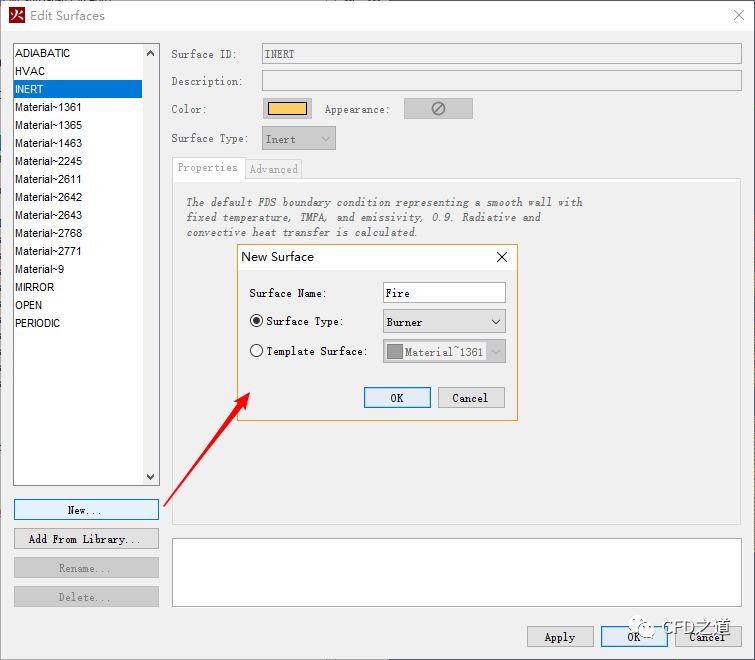

• 点击New…按钮弹出新建对话框，设置Surface Name为Fire，指定Surface Type为Burner

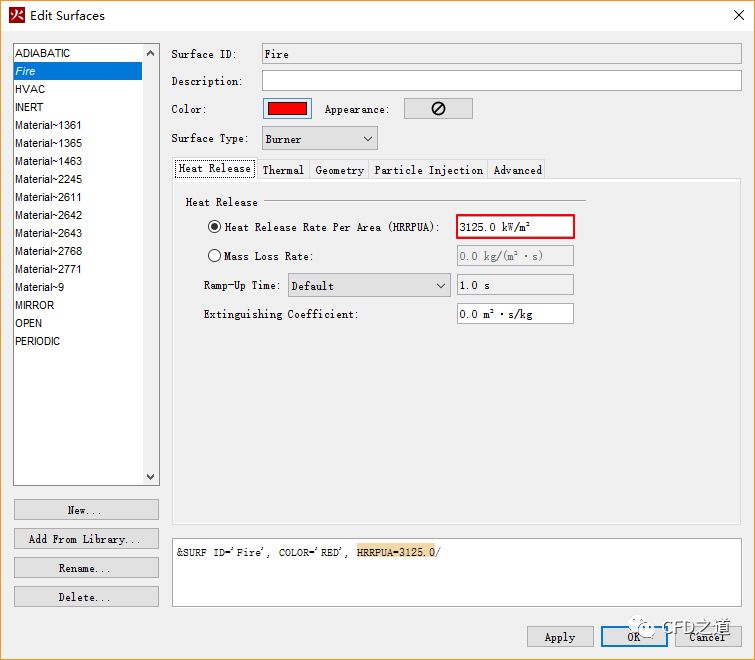

• 弹出对话框中进入Heat Release标签页，设置Heat Release Rate Area为3125 kW/m2

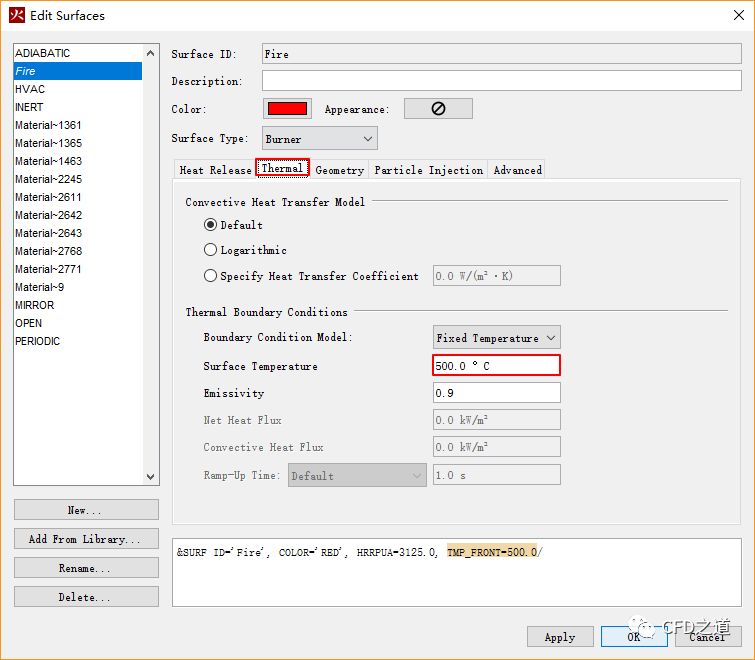

• 进入Thermal标签页，设置Surface Temperature为500 C

7

创建火

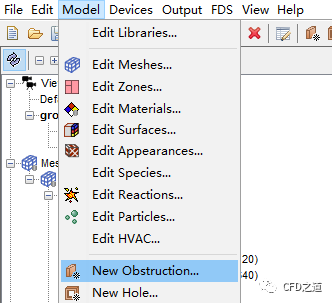

• 点击菜单Model → New Obstruction…弹出设置对话框

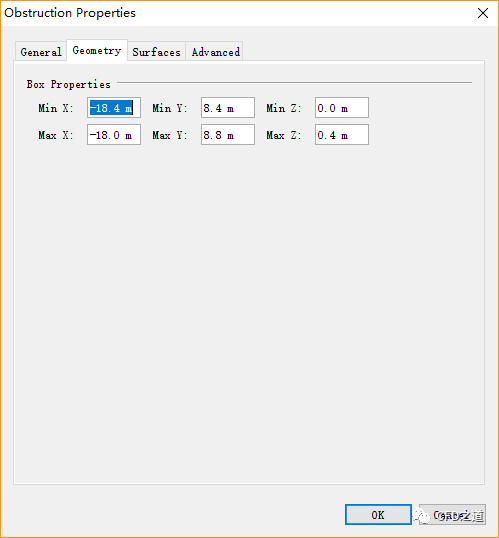

• 如下图所示指定区域的几何尺寸

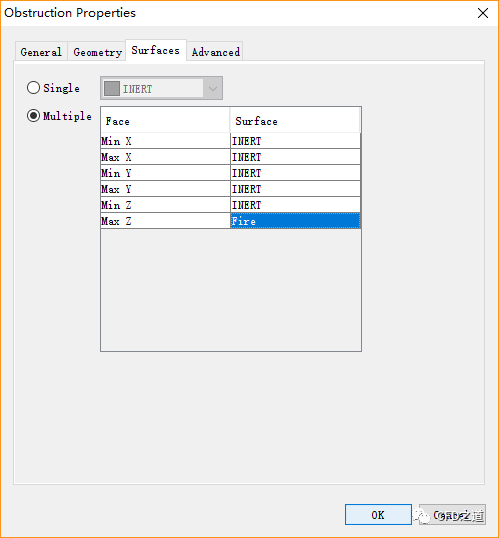

• 设置该几何的Max Z面为之前定义的Fire

8

开放顶部及侧边边界

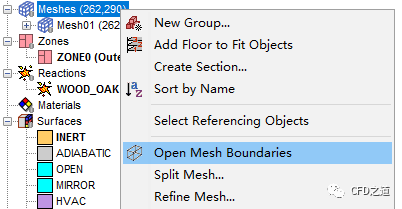

• 鼠标右键选择模型树节点Meshes，点击弹出菜单项Open Mesh Boundaries开放模型的所有边界

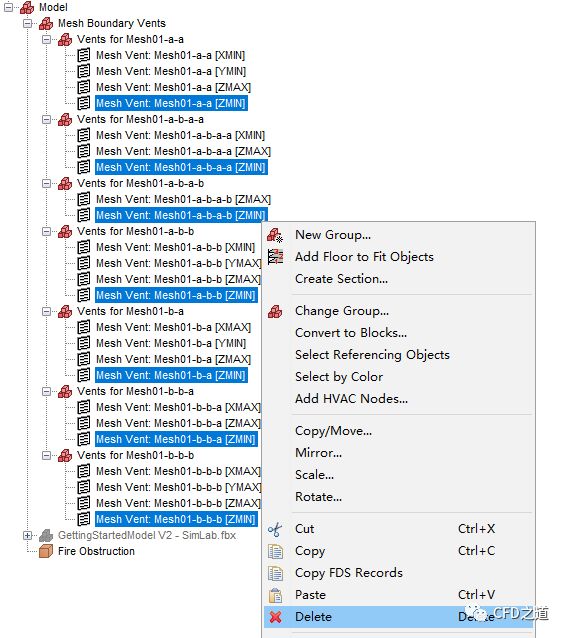

• 如下图所示，选择所有ZMIN子节点，点击鼠标右键，选择菜单项Delete设置底部面为非开放边界

9

创建2D切面

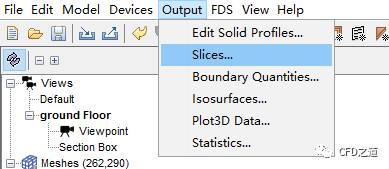

• 点击菜单项Output → Slices…弹出设置对话框

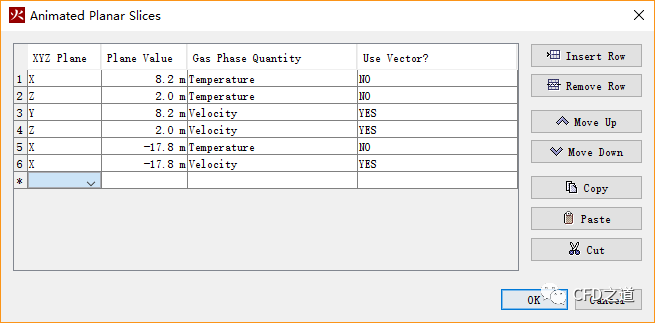

• 如下图所示创建切面，并设置监测的物理量

10

 设置计算时间

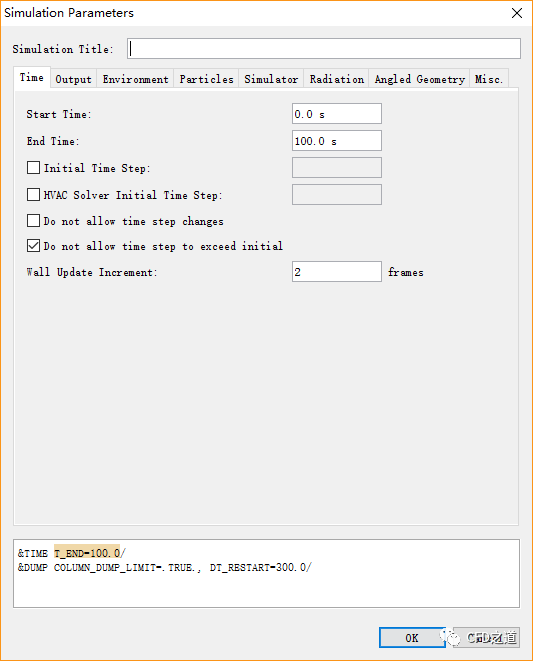

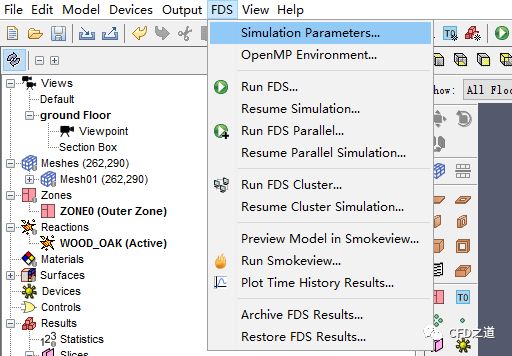

• 点击菜单FDS → Simulation Parameters…，弹出设置对话框

• 设置End Time为100 s

11

求解计算

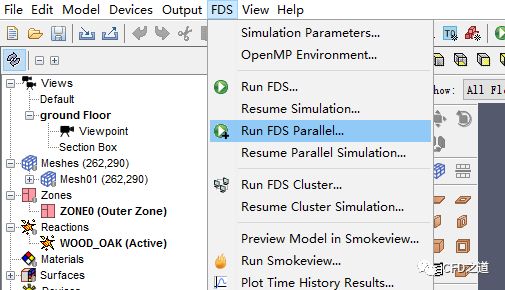

• 点击菜单项FDS → Run FDS Parallel…采用并行计算

12

计算结果

• 烟气扩散

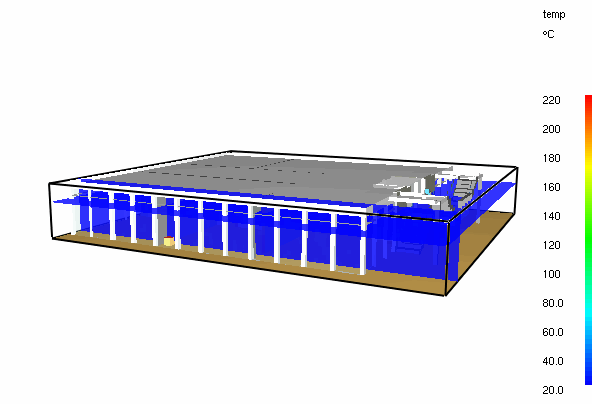

• 温度分布
