扫略型网格在流体计算及固体结构计算中应用极其广泛。在Mesh模块中，利用扫略方式可以生成六面体、三棱柱型网格。不同于前面提到的MultiZone方法，扫略方法的使用需要满足一定的条件。本案例即演示对几何体进行操作，以使其满足扫略条件。

1 几何模型

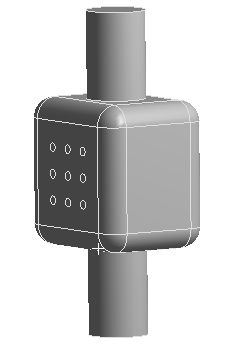

沿用前面的几何模型。此模型并不满足Sweep条件。

可以尝试利用Sweep方法划分此几何。

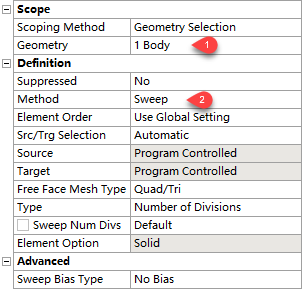

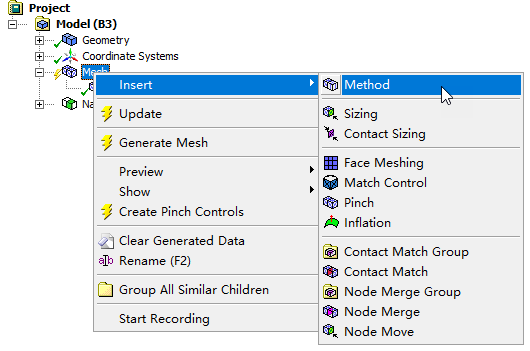

• 在DM模块中右键选择模型树节点Mesh，现在菜单Insert > Method

• 选中模型树节点Mesh > Automatic Method

• 属性窗口中设置Geometry为要划分网格的几何体，设置Method为Sweep

• 右键点击模型树节点Mesh，选择菜单Generate Mesh

此时并不能产生网格，消息窗口中出现错误信息，提示为几何体无法采用扫略方式进行网格划分。

此时也可以右键选择模型树节点Mesh，点击弹出菜单Show > Sweepable Bodies，若几何体中存在可以进行扫略划分的部件，软件会以绿色进行显示。本案例初始几何无任何显示，表示无法采用扫略方式划分网格。

若要对上述几何体进行扫略网格划分，则需要切分几何体。

2 切分几何

几何切分需要回到DM模块中进行。

若是ANSYS良心发现，可以将DM和Mesh合并，绝对是一款很好的前处理器。然而ANSYS为了经济考虑，硬生生的将几何处理和网格划分拆成了两个软件，简直是违背自然规律。

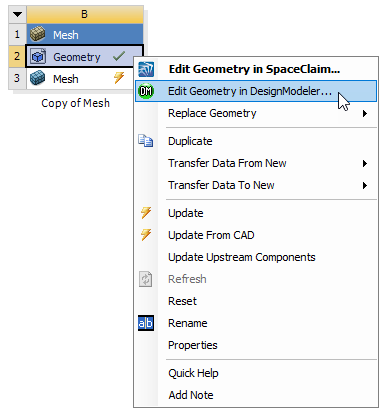

• 关闭Mesh模块，返回至Workbench工程面板，进入DM模块

• 进入DM模块后，点击工具栏按钮Generate导入几何

• 选择菜单Create → Slice，属性窗口中设置Slice Type为Slice by Surface

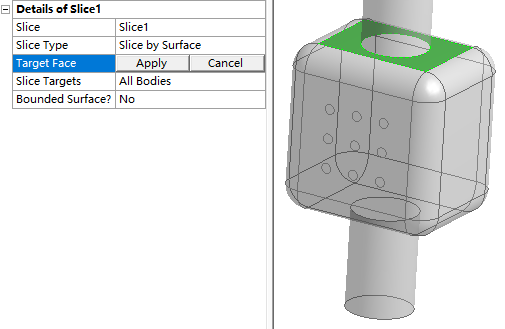

• 选择如图所示的面作为Target Face

• 点击工具栏按钮Generate切割几何体

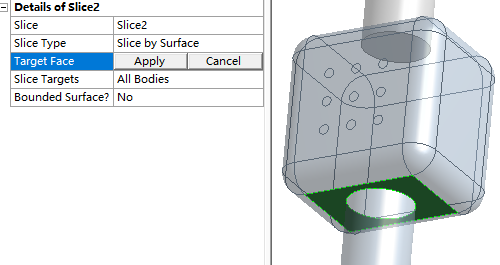

相同的步骤，选择另一个面进行切割，如下图所示。

最终形成3个几何体。如下图所示。

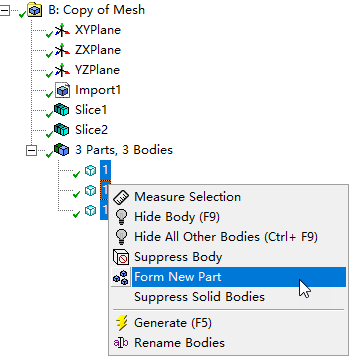

• 选择模型树中的3个几何体，点击鼠标右键，选择菜单Form New Part

注意：Form New Part之后，公共面上生成的网格节点能够完全对应，否则不会生成节点对应的网格。

此时可以关闭DM，返回Workbench，重新进入Mesh模块。

3 划分网格

以下操作在Mesh模块中完成。

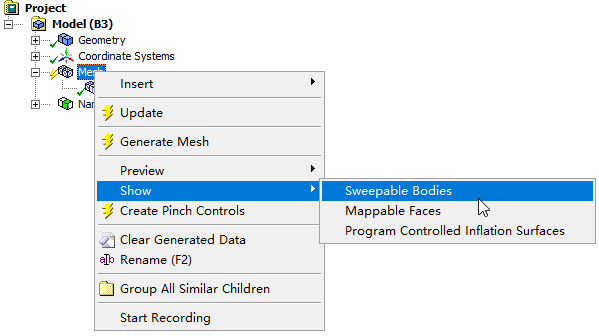

• 进入Mesh后，右键选择模型树节点Mesh，点击弹出菜单Show > Sweepable Bodies

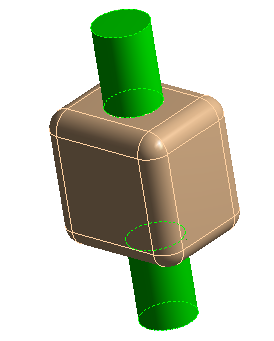

如图所示，此时两个被分割出来的圆柱体颜色为绿色，表示可以划分为扫略网格，中间部分由于几何过于复杂，无法划分为扫略网格。

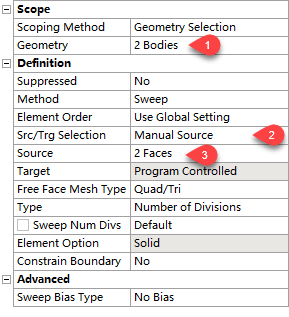

• 插入Sweep Method方法

• 属性窗口中Geometry为上下两个圆柱体

• 设置Src/Trg Selection为Manual Source

• 设置Source为上下两个圆面

• 其他参数保持默认，右键选择模型树节点Mesh，选择Generate Mesh生成网格

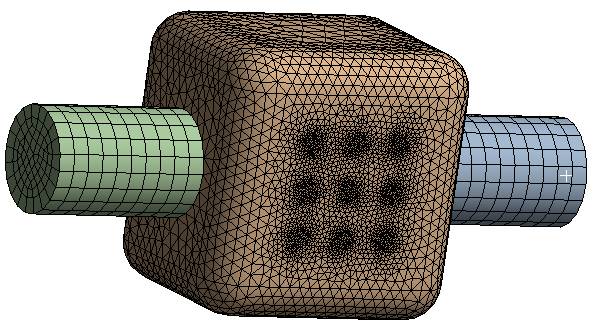

生成的网格如图所示。可以看出两个圆柱体均为扫略网格，中间部分采用的是自动划分。

4 添加边界层

全局设置的Inflation并不会对Sweep网格生效。若此时需要生成Inflation网格，需要手动插入方法。

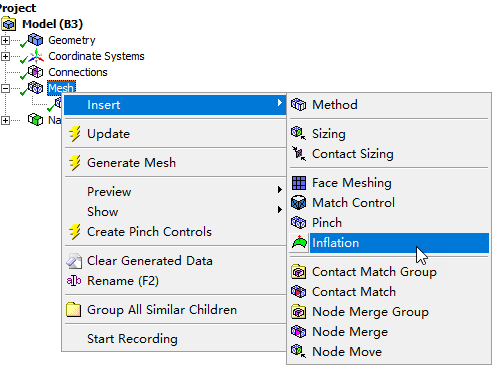

• 右键选择模型树节点Mesh，选择弹出菜单Insert → Inflation

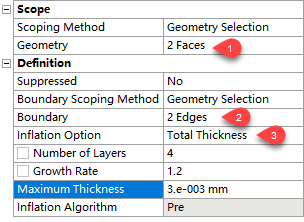

• 属性窗口中设置Geometry为上下两个圆面

• 设置Boundary为上下两个圆边

• 设置Inflation Option为Total Thickness，设置Maximum Thickness为3e-3，其他参数默认设置

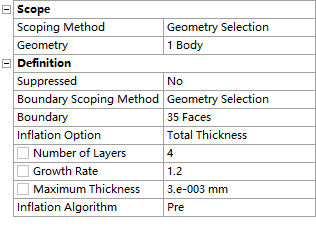

• 右键选择模型树节点Mesh，选择弹出菜单Insert → Inflation

• 设置Geometry为中间几何体

• 设置Boundary为去除两个原面的所有面

• 设置Inflation Option为Total Thickness，设置Maximum Thickness为3e-3，其他参数默认设置

• 右键选择模型树节点Mesh，选择Generate Mesh生成网格

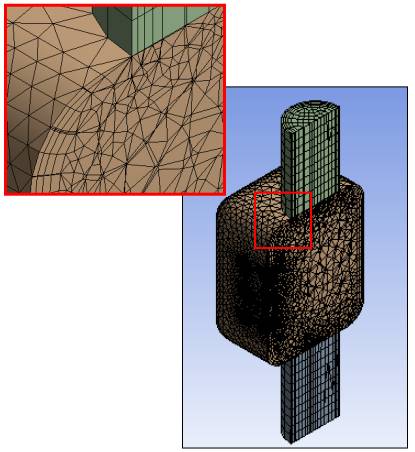

最终形成的网格如图所示。可以看出在圆柱体与中间几何相交位置的边界层网格质量极差，而且消息窗口中出现警告信息。对于这种存在垂直面结构，采用Sweep方法的边界层生成非常麻烦，此时比较好的方式是采用MultiZone划分网格。
