Fluent Meshing 2019R1更新内容

下面列出了Fluent Meshing 2019版本提供的一些新功能。

1 FLUENT Guided Meshing工作流程

与FLUENT Guided Meshing工作流相关的更改和更新包括：

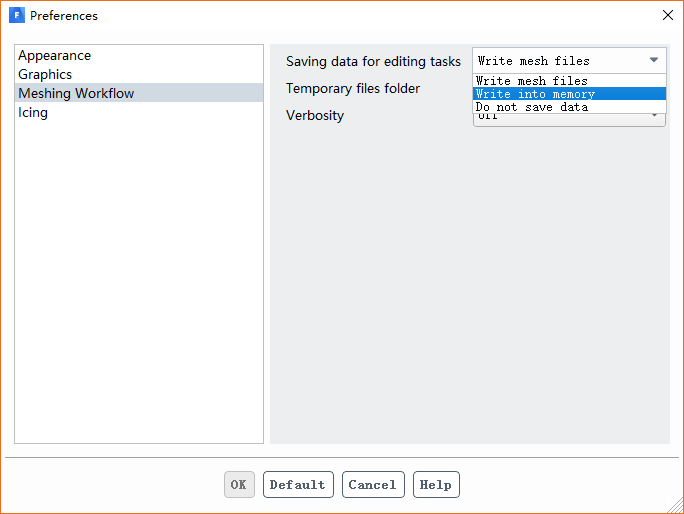

• Preferences对话框中除了包含当前已经具备的将网格文件信息保存至文件的设置外，增加了将网格网格信息保存至内存的设置

• 当用户选择的一些任务中包括区域或标签选择列表时，若要编辑这些任务，可以通过点击按钮Revert and Edit将任务还原至前一个状态，完成更改后点击按钮Update更改任务，或者单击Cancel取消更改。

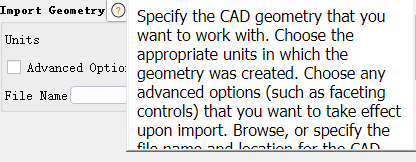

• 在Guided Meshing工作流程中提供了现场级的用户帮助。帮助图标出现在工作流成中的大多数功能按钮旁边，当用户选择时，会提供有用的信息和指导。此功能在Linux上不可用。

2 Fault Fault Meshing工作流(Beta)

• 增加了一个新的工作流程（Fault Fault Meshing流程），该流程允许用户从导入的包含缺陷的CAD几何开始到生成体网格。该工作流为beta功能。流程包括：CAD导入和多部件管理；面网格生成；内部或外部流动计算域创建；封闭面；局部细化区域；零厚度表面；多孔区域；外部流动区域；边缘特征提取；泄漏检测；边界层控制；自定义网格控制；区域管理和体积网格生成。

3 watertight工作流

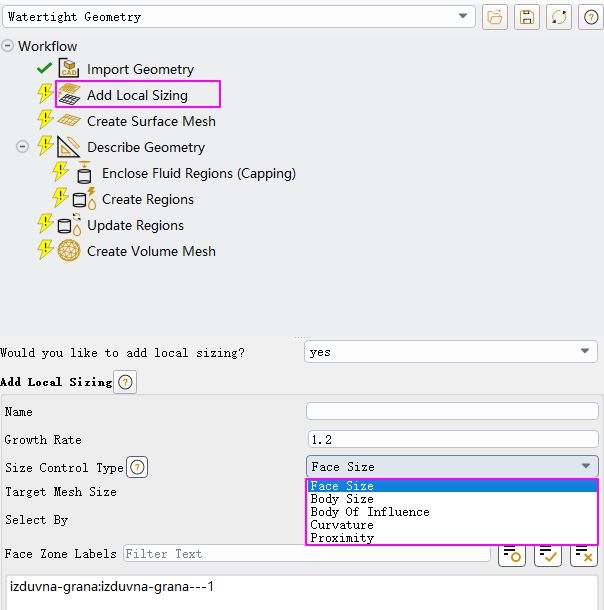

• Add Local Sizing任务现在包括body size、curvature和proximity 尺寸控制类型的选项和设置。

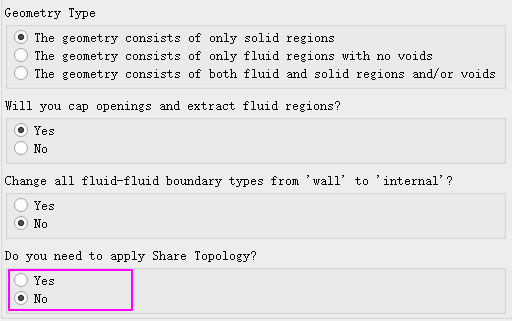

• 对于包含多个部件且未启用共享拓扑的导入CAD组装几何图形，可以使用 Share Topology任务来标识和消除有问题的间隙，并选择是否连接和/或相交有问题的面。

• 可以使用Setup Rotational Periodic Boundaries任务定义旋转周期。

• 当CPU数量大于1时，可以通在Create Volume Mesh任务中设置选项 Enable Parallel Meshing选择启用或禁用并行网格划分。（仅用于poly-hexcore及tetrahedral ）

4 用户界面

• 图形窗口工具栏中增加了一些新按钮，用于快速访问mesh display和切换ruler, axis, transparency, and titles的功能。

• 提供了两个额外的工具栏图标：Display Grid工具栏图标，可以启动网格显示对话框以控制网格显示；Front Faces Transparent工具栏图标可以为正面启用透明度。

• 用户可以启用Create a label for each face zone复选框为每个面板区域生成单个标签。

• Draw All Cell in Range选项可用于绘制指定范围内的所有网格(用于未引用或引用区域)。

• 当Inverse Orthogonal Quality选项被启用时，创建bounding box或cylinder不再显示错误消息。

• 当想要更改树中的区域类型时，上下文菜单Change Type...选项已被Change Type下拉菜单所替代，该下拉菜单允许用户直接更改类型，并且不再显示单独的 Change Region Type 对话框。

5 控制台(文本用户界面)

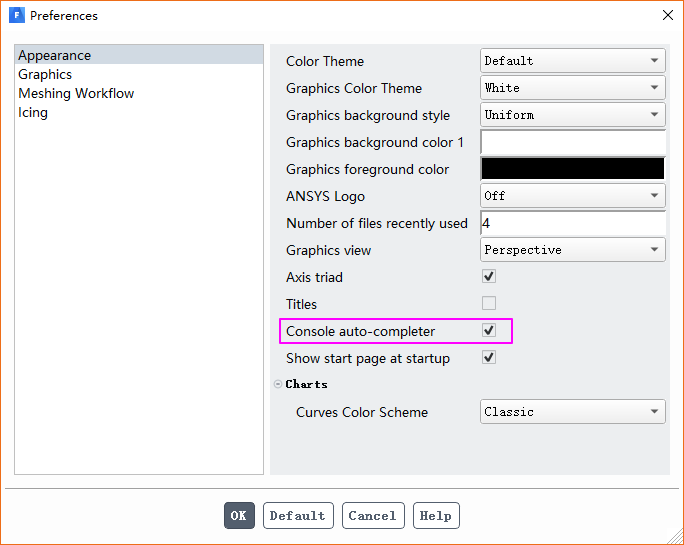

• 控制台现在包含一个自动补全程序，在用户开始键入时立即显示有效的输入，采用该方式可以快速输入命令。此功能可以在Preferences中打开/关闭.

• Objects的rename-object 命令允许用户为指定的几何或网格对象命名.

• Objects中的命令summary 允许用户获取指定几何或网格对象的细节信息，或获得所有几何或网格对象的信息.

• display/set/colors/color-scheme文本命令已被display/set/colors/graphics-color-theme命令所取代，用户可以在该命令中为图形窗口设置颜色主题。用户也可以在Preferences对话框中指定图形主题。

6 网格生成

• 为网格检查过程和范围提供了更大的灵活性和更细粒度的控制。

7 并行

• 当CPU数量大于1时，可以使用Auto mesh对话框中的Auto Partition (parallel Meshing)选项启用或禁用并行生成体网格。这只适用于Poly-Hexcore体填充法或Tet(带有棱柱层网格)体填充法。

• 用户可以控制每台机器上的最大线程数。
