CFD前处理过程中，常需要对计算区域进行简化处理，如去除一些不重要的圆角、缝隙、孔洞等几何特征，有时为了保证网格质量，也需要对几何进行细微调整。调整之后的几何模型不再完全符合实际模型，此时计算完毕后需要进行评估。

存在相切特征的几何模型，在网格划分过程中常会形成低质量的网格。本文简单描述几种常见的相切几何处理方式。

1

场景1

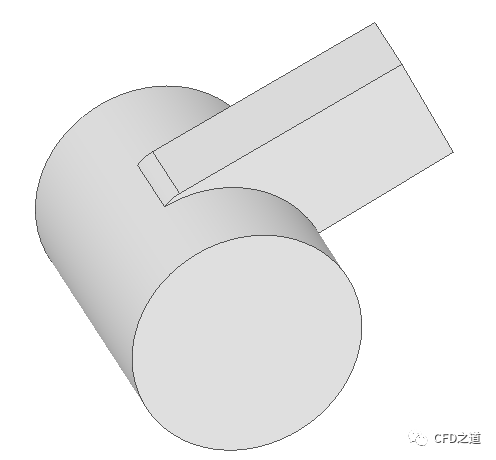

如下图所示的几何模型。

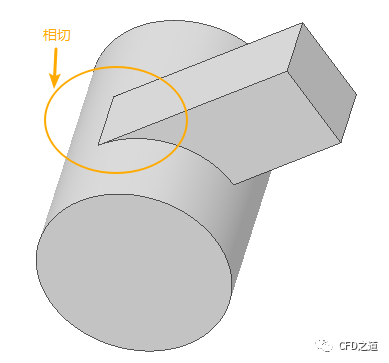

该模型中存在相切，划分网格过程中，相切位置网格质量非常难以调整，此时可将其简化为以下形式。

通过将相切面偏移一个细小的角度，之后用圆角进行过度，可以有效地避免相切带来的网格质量影响。

2

场景2

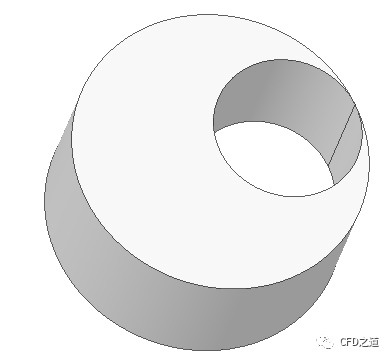

如下图所示的几何模型。

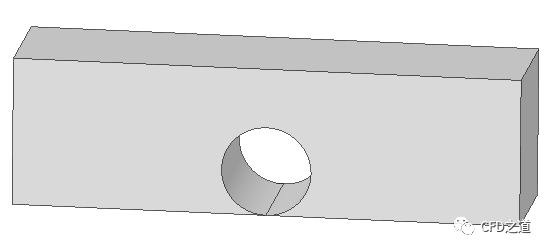

划分网格时，切切位置网格质量会非常差，此时也可以做一些简化。可简化为下图所示的模型。

3

场景3

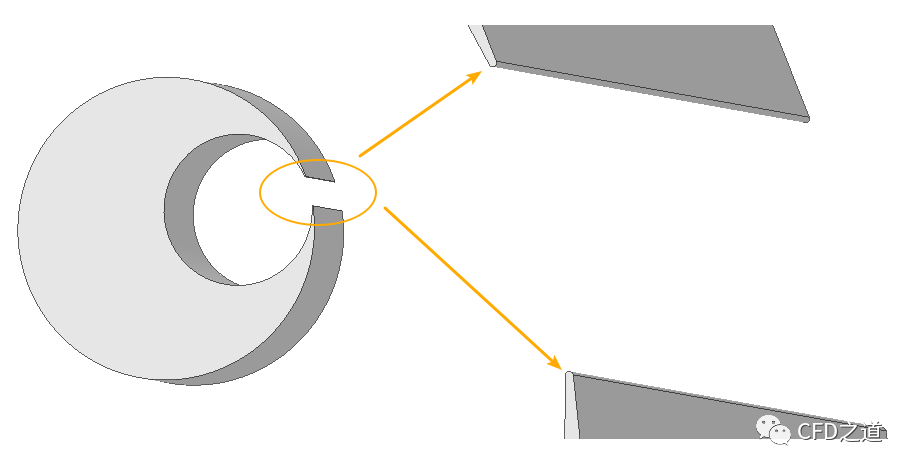

如下图所示几何模型。

注：做汽车外流场模拟的时候常见到这种模型，轮胎与地面相切。

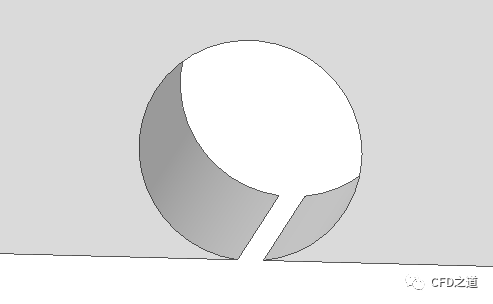

可以采用与场景2相类似的处理方案。如下图所示可处理为圆角。有时也可以直接截断。

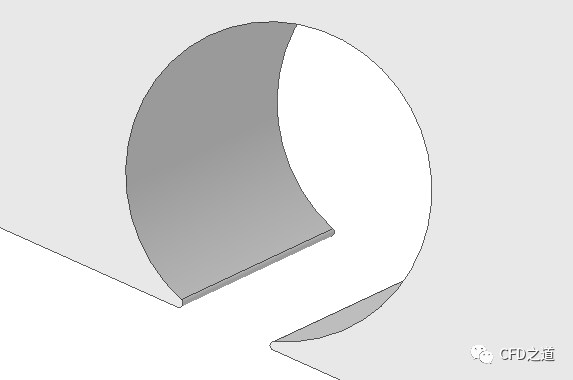

直接截断如下图所示。

注：以上简化方式都改变了原始几何，因此如果相切特征对于流场影响极为重要的话，则不可如此简化。
