Mesh模块中提供了6种不同的网格划分方法：

• Automatic（Tet Patch Conforming）

• Tet Patch Independent

• Multizone

• Assembly Meshing(CutCell)

• Decomposition for Sweep Meshes

• Automatic（Tet & Sweep）

本案例对比前4种方法所产生的网格，以描述每种方法各自的适用场合。后两种方法由于涉及到几何体的拆分，故放到下篇文章中。

1 创建工程

• 启动Workbench，拖拽Mesh到右侧工程窗口中

• 右键选择单元格Geometry，选择菜单Import Geometry > Browse…，在弹出的文件对话框中选择打开几何文件component.stp

• 保存工程文件

• 双击Mesh单元格进入Mesh模块

2 设置单位

• 在Mesh模块中选择菜单Units > Metric(m,kg,N,s,V,A)

注：这里设置单位只是方便网格参数设置，并不会改变几何模型的尺寸。

3 创建边界命名

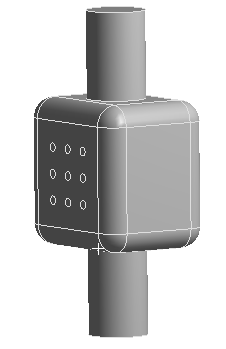

本案例几何模型如图所示。计算域包含1个入口和1个出口，其他边界为壁面边界。这里设置+Y方向的圆面为inlet，-Y方向的圆面为outlet。

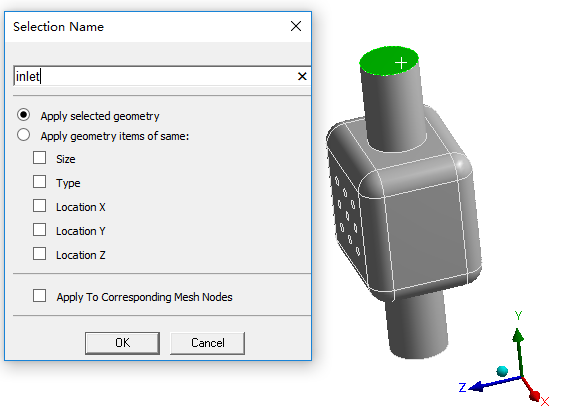

• 选择+Y方向的圆面，点击鼠标右键，选择菜单Create Named Selection，在弹出的Selection Name对话框中设置边界名称为inlet

• 相同方式设置-Y方向的圆面边界名称为outlet

• 其他边界保持默认设置

4 设置全局网格参数

全局网格参数中，设置目标求解器以及网格尺寸控制方法。

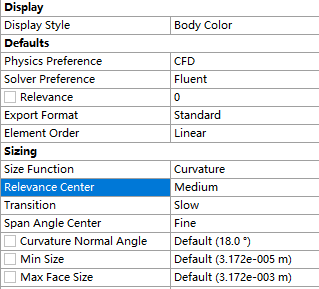

• 选中模型树节点Mesh

• 设置Physics Preference为CFD

• 设置Solver Preference为Fluent

• 设置Size Function为Curvature

• 设置Relevance Center为Medium

• 其他参数保持默认设置

5 创建Inflation

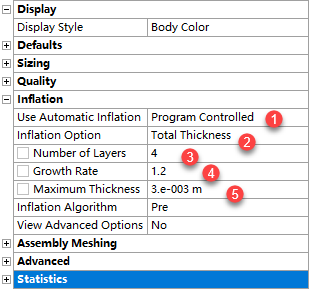

• 选中树形菜单Mesh节点

• 展开属性设置窗框中的Inflation节点

• 设置Use Automatic Inflation为Program Controlled

• 设置Inflation Option为Total Thickness

• 设置Number of Layers为4

• 设置Growth Rate为1.2

• 设置Maximum Thickness为0.003

注意：全局Inflation只会在未进行命名的边界上生成Inflation网格

6 生成网格

此时未设置任何网格生成方法，Mesh会采用默认方式生成网格，该方式为Automatic（Tet Patch Conforming）。

• 鼠标右键选择模型树节点Mesh，选择弹出菜单Generate Mesh

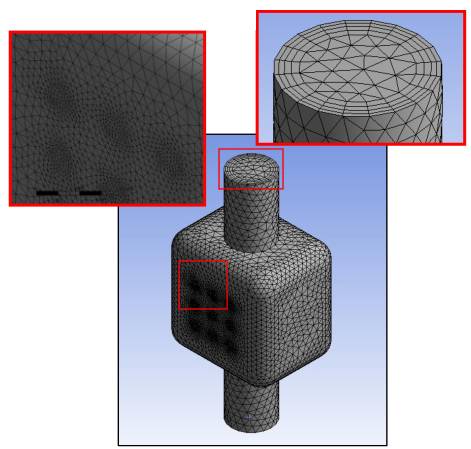

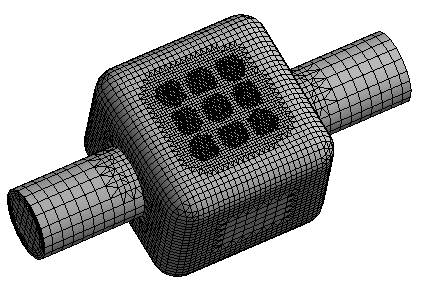

生成的网格如图所示。可以看到inlet与outlet边界上有边界层网格，同时生成的网格完全贴合几何体。

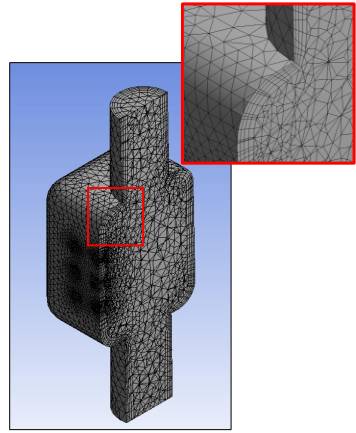

这里可以查看切面上的网格分布，如图所示。可以看到除了inlet及outlet面外，其他的面均生成了边界层网格。

7 Tet Patch Independent

若不手动指定网格生成方法的话，系统默认采用Automatic方法生成网格。

下面更换Tet Patch Independent方法生成网格。

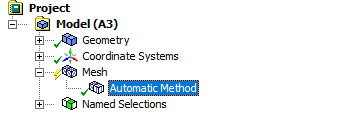

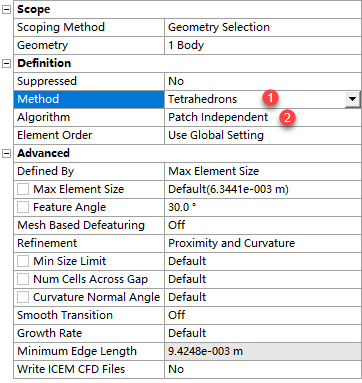

• 选择模型树节点Automatic Method

• 设置属性窗口中Method为Tetrahedrons

• 设置Algorithm为Patch Independent

• 其他参数保持默认设置

• 右键选择模型树节点Mesh，选择弹出菜单Generate Mesh生成网格

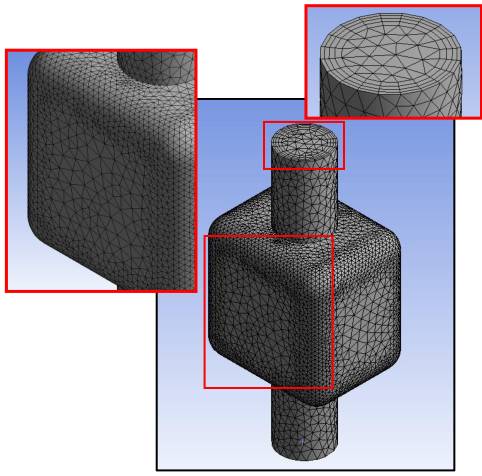

可以看到，Tet Patch Independent方法并不能完全捕捉几何特征，案例中几何体上的9个小圆面被忽略了。

8 MultiZone

采用MultiZone能生成六面体网格。

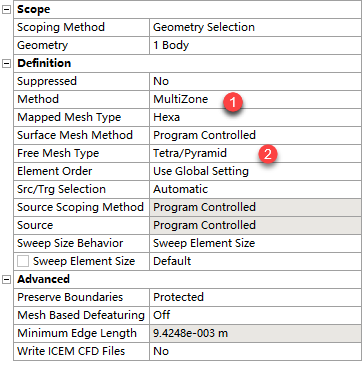

• 选中模型树节点Patch Independent

• 设置属性窗口中Method为MultiZone

• 设置Free Mesh Method为Tetra/Pyramid

• 其他参数保持默认设置

• 右键选择模型树节点Mesh，选择弹出菜单Generate Mesh生成网格

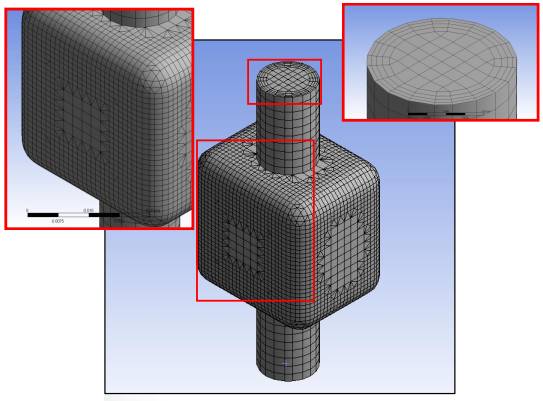

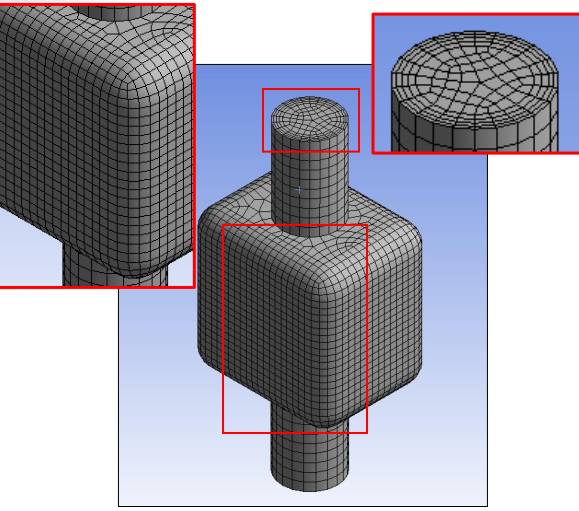

采用MultiZone方法生成的网格如图所示。

MultiZone网格特点：

• 生成全四边形面网格，大部分体网格为六面体网格，可以允许少量的金字塔及四面体网格

• MultiZone与Tet Patch Independent类似，也无法完全捕捉几何特征

9 CutCell

CutCell方法生成笛卡尔网格。与前述方法不同，CutCell需要在全局网格参数中进行设定。

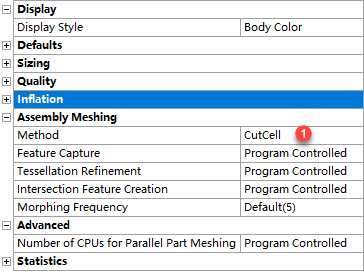

• 选择模型树节点Mesh

• 展开参数窗口中Assembly Meshing节点

• 设置Method为CutCell，其他参数保持默认设置

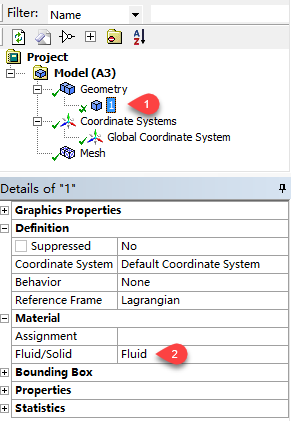

• 选择模型树节点Model > Geometry > 1

• 属性窗口中设置Material节点中Fluid/Solid为Fluid，其他参数保持默认

注意：CutCell方法必须指定几何材料

• 右键选择模型树节点Mesh，选择弹出菜单Generate Mesh生成网格

生成的网格如图所示。可以看出CutCell网格也无法捕捉模型细节。

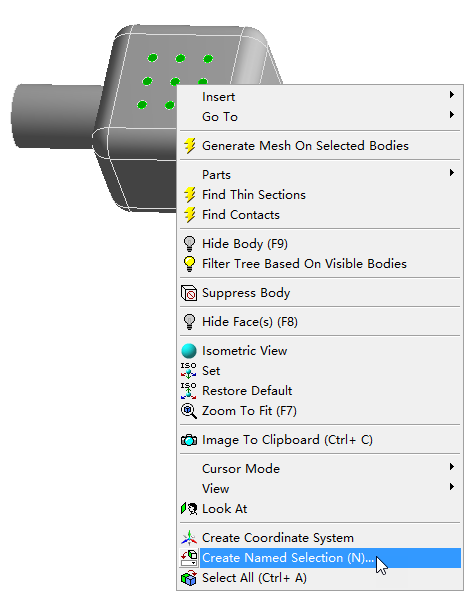

注意：若要捕捉模型中间体上的9个小圆面，可尝试为这9个圆创建命名。

创建命名后生成的计算网格如图所示。可以看出经过命名之后，生成的网格能够捕捉几何。

提示：在网格无法完全捕捉细小特征时（采用patch independent方法），若这些特征非常重要，则可以对这些特征进行命名。只要是经过命名的几何特征，网格都会完全贴合。

提示：在网格无法完全捕捉细小特征时（采用patch independent方法），若这些特征非常重要，则可以对这些特征进行命名。只要是经过命名的几何特征，网格都会完全贴合。
