SCDM被ANSYS收编之前，在ANSYS Mesh中划分全六面体网格并不是一件令人愉快的事情，通常情况下需要返回至DM中进行几何切割，而每次打开DM或Mesh都卡得不要不要的。后来SCDM被收编后，几何切割简单了不少，然而网格划分依然需要在SCDM与Mesh中来回倒腾，人机体验奇差无比。

新版本SCDM的beta版提供了网格生成功能，本文简单描述此功能。

注：这个功能应该是从19.0之后才添加的。

1 开启Mesh功能

SCDM的网格功能正常情况下是被隐藏的，通过以下方式开启：

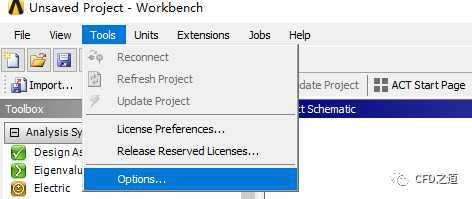

• 启动ANSYS Workbench，选择菜单Tools → Options…打开选项设置窗口

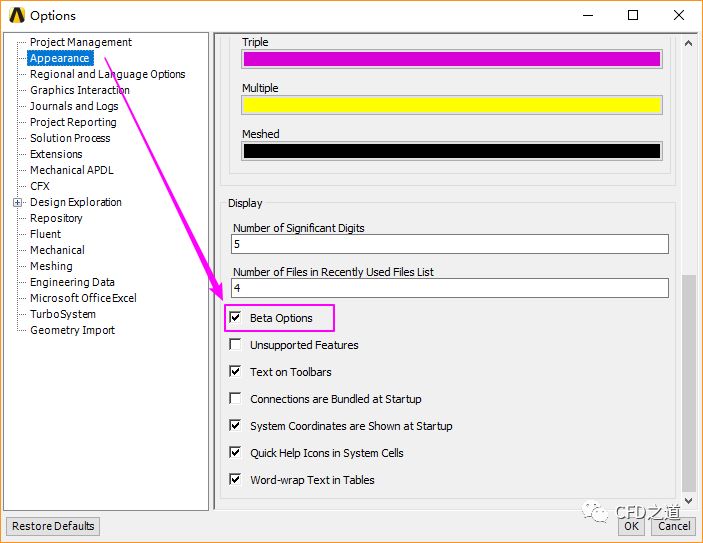

• 如下图所示，选择节点Appearance，右侧面板中激活选项Beta Options

2 功能演示

• 在Workbench中添加Geometry模块

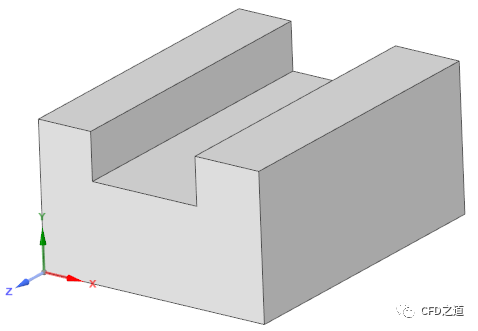

• 进入Geometry模块，绘制如下图所示图形

对于如图所示的几何，不进行处理的话很明显不符合映射网格划分要求，不过可以生成扫掠网格。

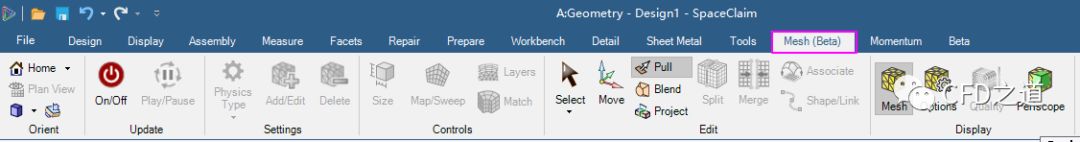

• 打开Mesh(Beta)标签，可以查看用于网格生成的一系列工具

• 点击工具按钮On/Off可激活网格生成工具

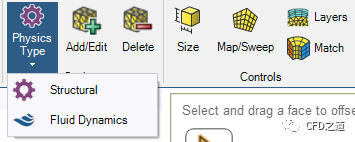

• 选择按钮Physics Type可选择目标求解器为结构求解器还是流体求解器

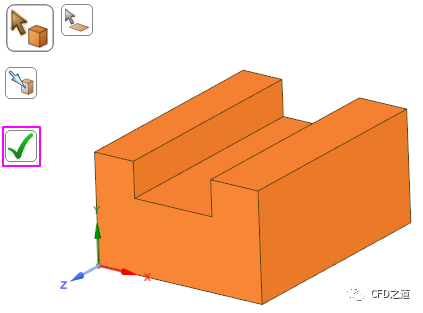

• 点击Add/Edit按钮，图形窗口中选择几何模型将几何添加至网格生成队列中

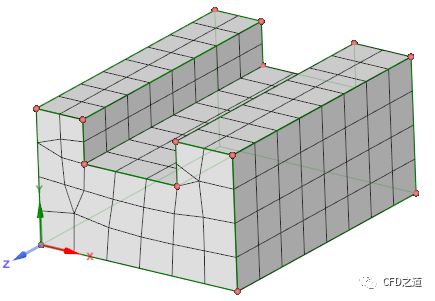

此时未输入任何参数，生成的网格如下图所示。

• 点击工具按钮Size

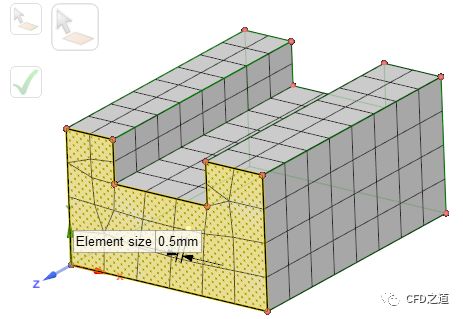

• 选择下图所示的轮廓面，指定其尺寸为0.5 mm

此时网格更新成下图的样子。

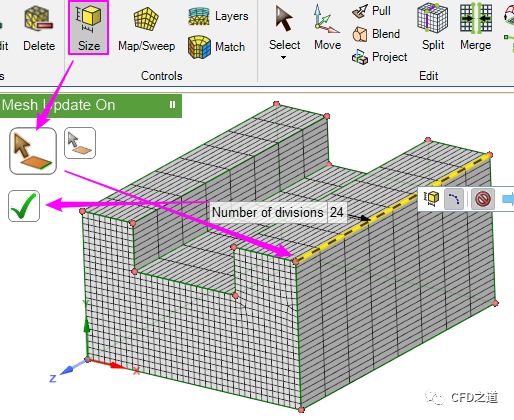

• 相同方式，点击工具按钮Size调整扫掠方向上的网格数量为24，点击确认按钮

更新后的网格如下图所示。

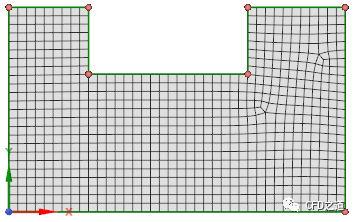

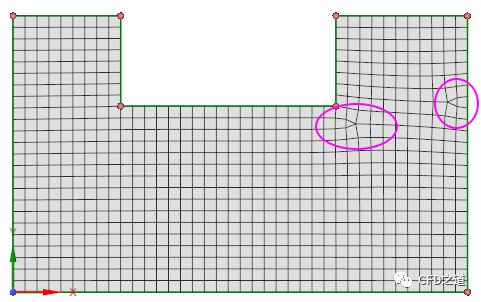

轮廓面上还有少量的三角形网格，如下图所示。

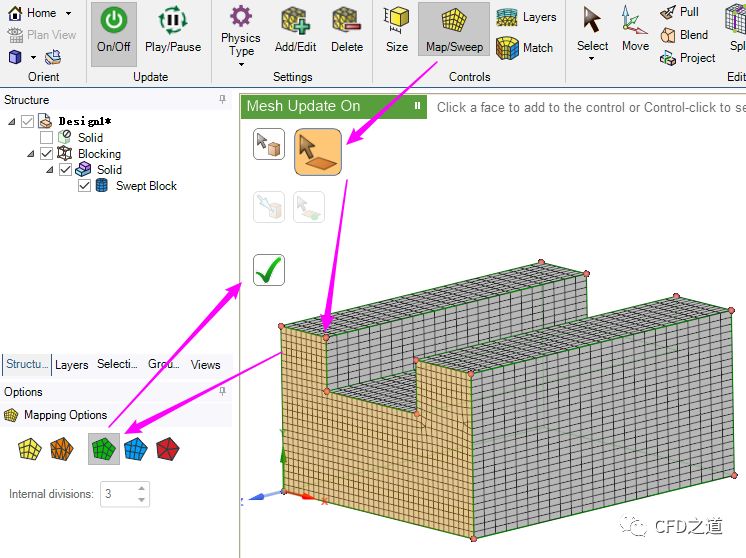

• 点击工具栏按钮Map/Sweep

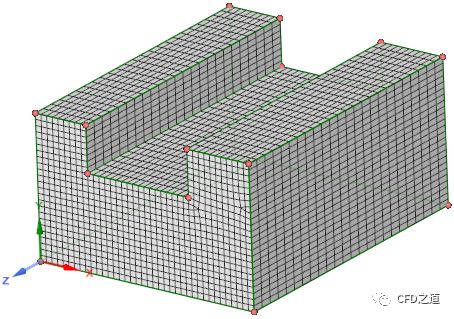

生成的网格如图所示。

可以看到生成了全六面体网格。

若要生成映射网格的话，则需要对几何体进行切割。

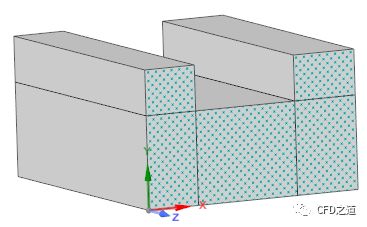

• 进入Design标签页，利用工具Split Body将几何体切割成下图所示5个部分

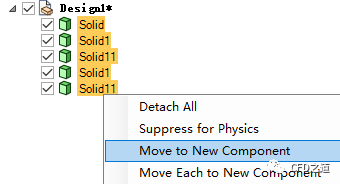

• 选择模型树中所有几何，点击鼠标右键，选择弹出菜单项Move to New Component

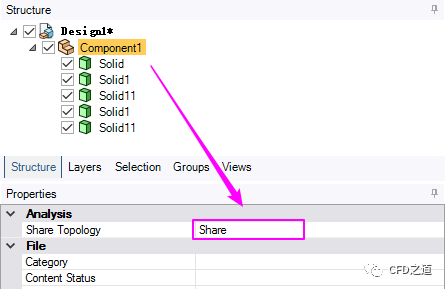

• 选择节点Component1，设置属性窗口选项Share Topology为Share

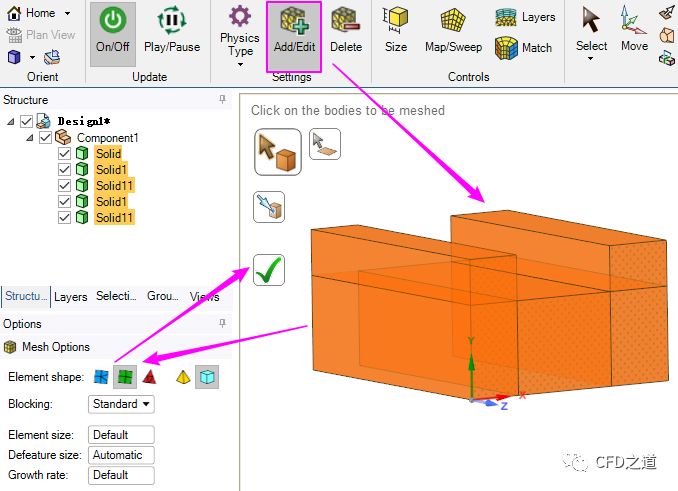

• 按下图所示操作流程划分网格

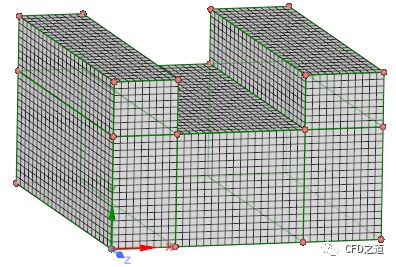

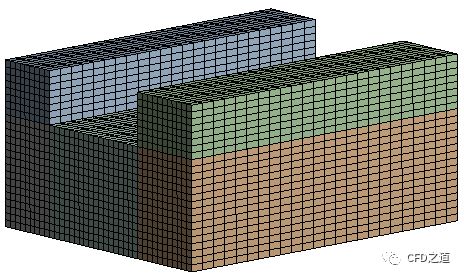

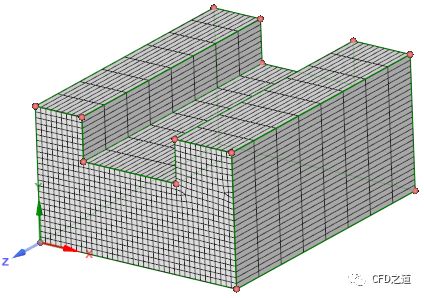

• 处理完毕后的计算网格如下图所示，可以看出为全六面体映射网格

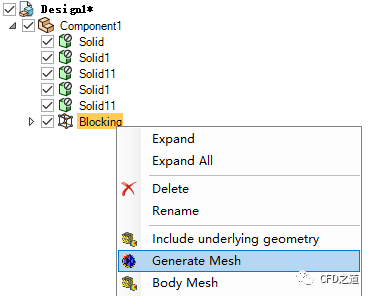

• 选择节点Blocking，点击鼠标右键，选择弹出菜单项Generate Mesh生成网格

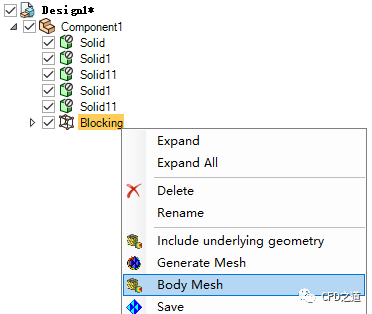

• 选择节点Blocking，点击鼠标右键，选择弹出菜单项Body Mesh生成体网格

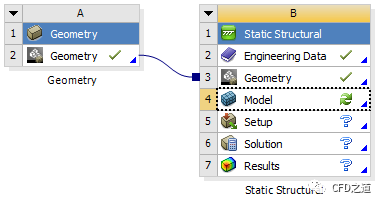

• 添加结构计算模块，构建如下图所示的计算流程

• 双击B4单元格，网格自动导入后显示如下图所示。

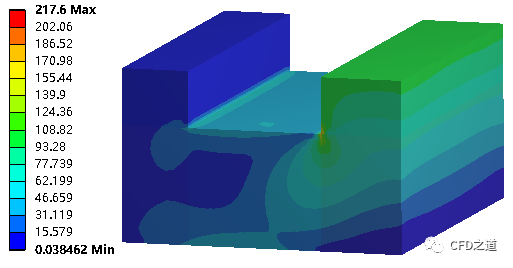

随便设置计算了一下，计算结果可以看出网格是连续的，不需要做任何处理。

3 小结

SCDM添加网格生成功能实在是非常必要，按个人的观点，将Mesh和ICEM一起融入到SCDM才是正途。
