本案例演示利用Rocky DEM软件仿真模拟两种不同粒径颗粒的混合过程。

注：本案例为测试案例。

1 几何准备

在SCDM中准备如下图所示的几何模型，以STL格式输出。

注：1.该模型来自网络。

2 Rocky DEM设置

2.1 物理设置

• 启动Rocky DEM，新建工程文件Mixer.rocky30

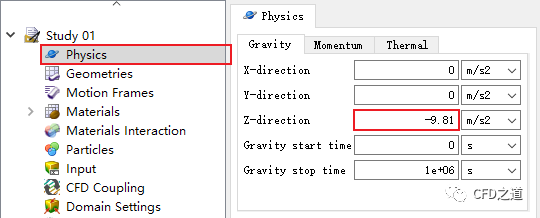

• 选择节点Physics，指定重力加速度方向为Z方向-9.81 m/s2

2.1 导入容器

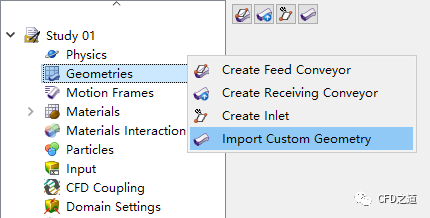

• 右键选择节点Geometries，点击弹出菜单项Import Custom Geometry弹出文件选择对话框，选择几何文件Mixer.stl后自动弹出文件导入选项

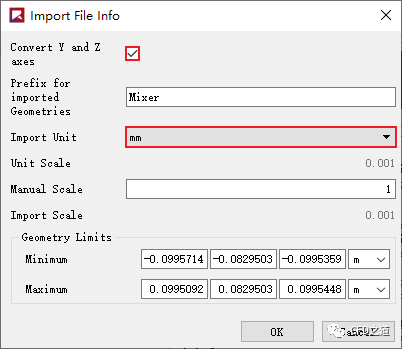

• 如下图所示激活选项Convert Y and Z axes，设置参数Import Unit为mm

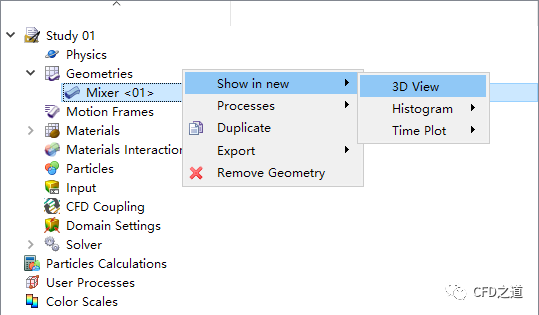

• 右键选择节点Mixer<01>，点击弹出菜单项Show in new → 3D View打开新的图形显示窗口

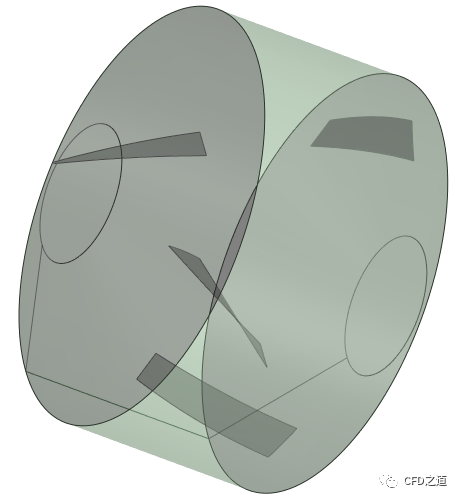

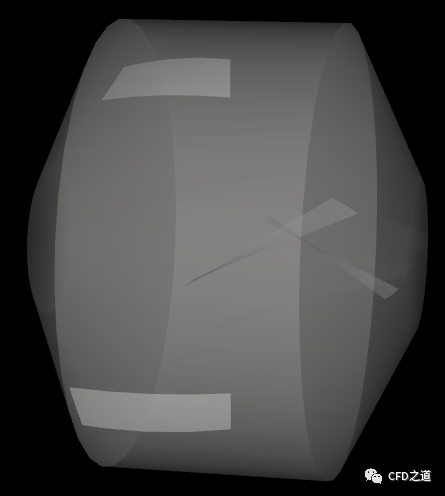

几何模型如下图所示。

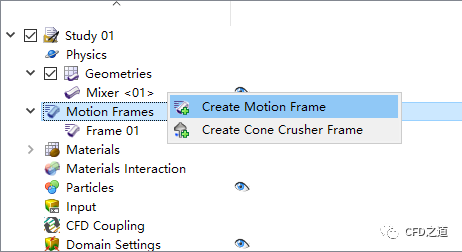

• 右键选择模型树节点Motion Frames，点击弹出菜单项Create Motion Frame创建运动方式Frame01

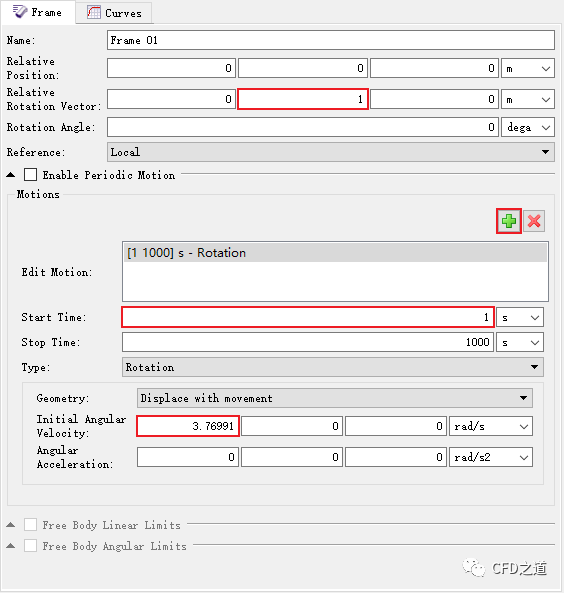

• 如下图所示设置运动方式为沿X轴转动，旋转速度为3.76991 rad/s

注：rocky 4.2版本采用的这种定义运动速度的方式可以指定旋转轴，而在早期版本3.11中无法指定任意旋转轴。

• 设置Mixer<01>的属性，如下图所示设置参数Motion Frame为Frame 01

2.2 创建粒子入射口

除了容器外，还需要创建颗粒入射口。

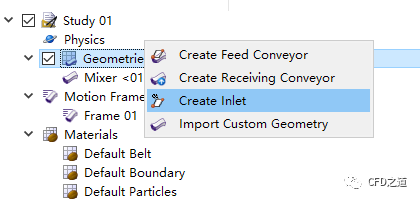

• 右键选择模型树节点Geometries，点击弹出菜单项Create Inlet创建入射口inlet<01>

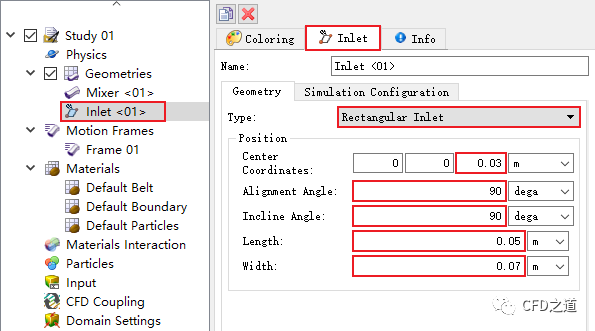

• 如下图所示设置入射口Inlet<01>的几何参数

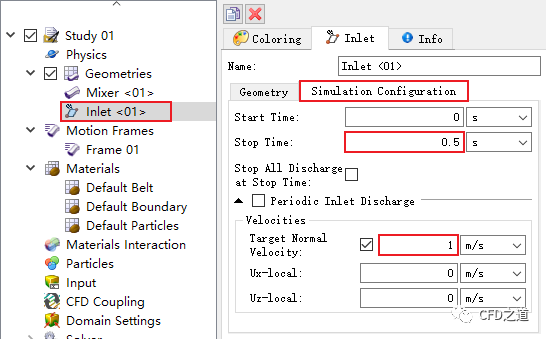

• 如下图所示设置入射口inlet<01>的物理属性，设置颗粒入射速度为1 m/s，入射时间为0 ~ 0.5 s

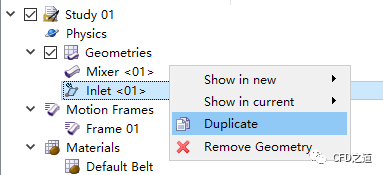

• 如下图所示拷贝入射口inlet<01>，其命名为inlet<02>

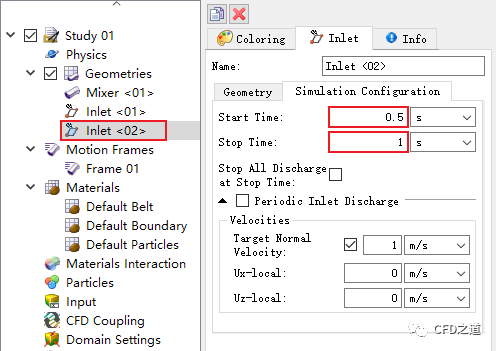

• 如下图所示设置入射口inlet<02>的颗粒入射时间为0.5~1 s

2.3 Materials设置

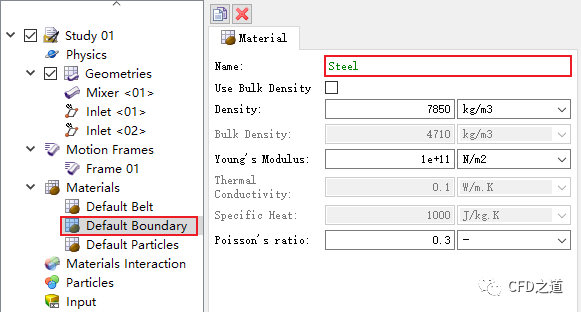

• 点击模型树节点Default Boundary，如下图所示修改其名称为Steel，其他参数保持默认设置

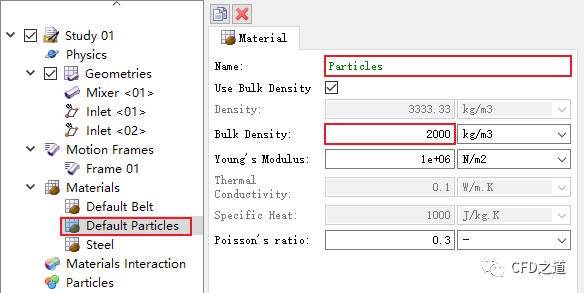

• 如下图所示，点击模型树节点Default Particles，如下图所示修改其名称为Particle，设置其密度为2000 kg/m3，其他参数保持默认设置

2.4 Materials Interaction

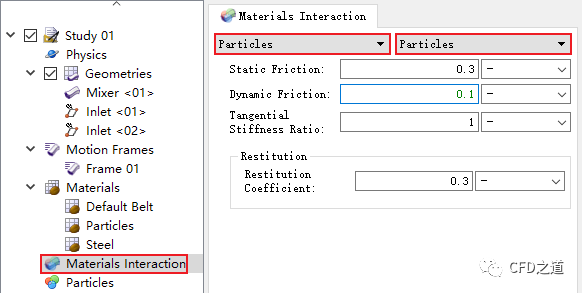

• 点击模型树节点Materials Interaction，如下图所示设置材料Particles - Particles 作用参数

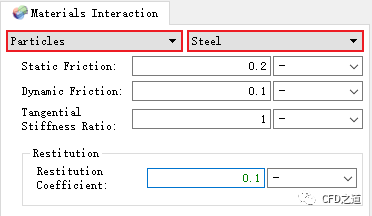

• 如下图所示设置材料Particle - Steel 作用参数

2.5 创建颗粒

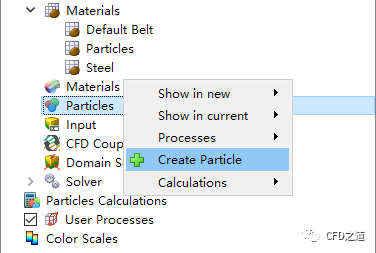

• 右键选择模型树节点Particles，点击弹出菜单项Create Particle

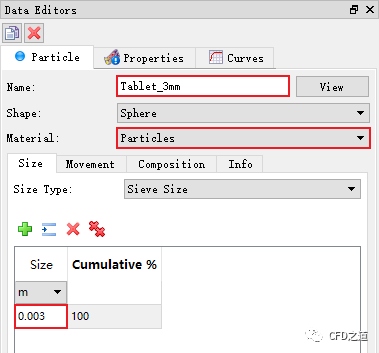

• 如下图所示设置新创建的颗粒属性，指定其名称为Tablet_3mm，设置其粒径为0.003 m

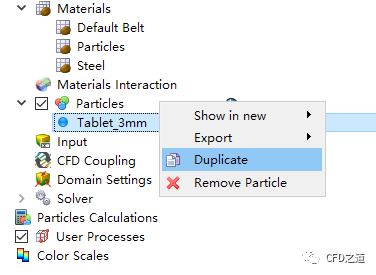

• 拷贝颗粒节点Tablet_3mm，如下图所示

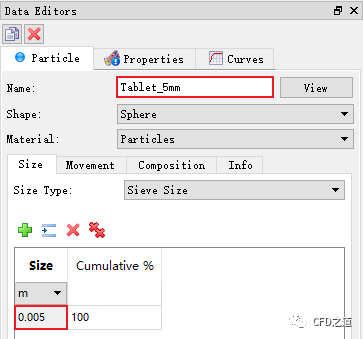

• 修改拷贝的颗粒节点，修改其名称为Tablet_5mm及粒径为0.005 m

2.6 注射颗粒

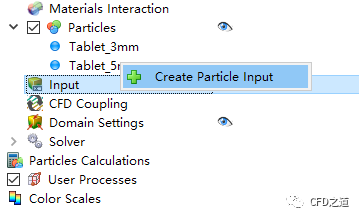

• 右键选择节点Input，点击弹出菜单项Create Particle Input创建入射Particle Input<1>

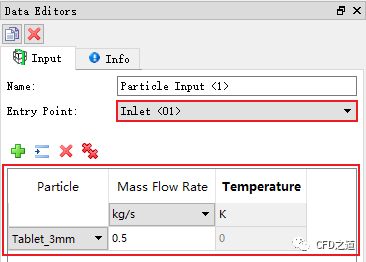

• 如下图所示设置注入Tablet_3mm颗粒质量流量为0.5 kg/s

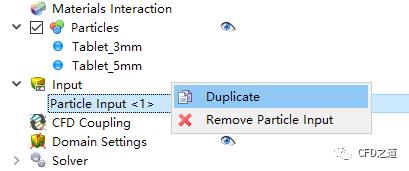

• 如下图所示复制Particle Input<1>，其自动命名为Particle Input<2>

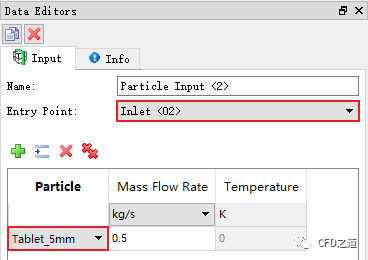

• 如下图所示设置Particle Input<2>的入射参数

2.7 设置计算

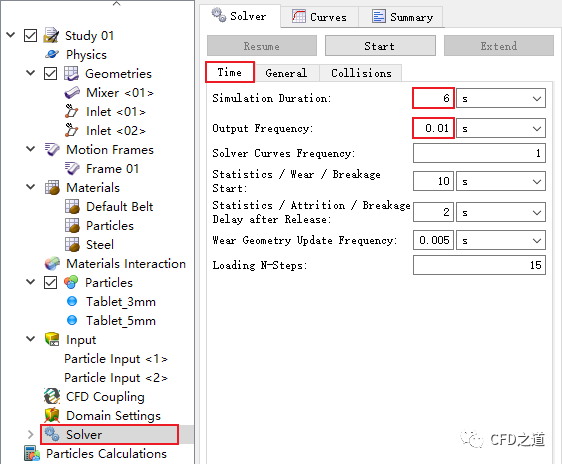

• 点击节点Solver，面板中设置Simulation Duration为6 s，设置Output Frequency为0.01 s

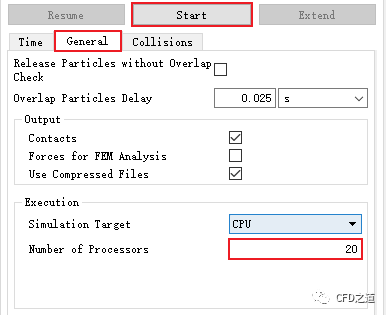

• 切换至General标签页，设置采用CPU并行计算，并设置CPU数量，点击Start按钮开始计算

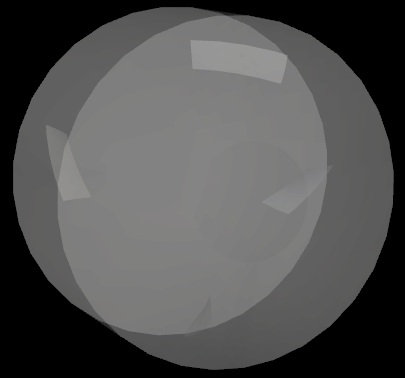

计算结果如下图所示。

链接：https://pan.baidu.com/s/1seBd-Rc0rgywpqg6CqNVAQ

提取码：9u5g
