本案例演示利用Rocky DEM计算传送带上颗粒运动问题。计算结果如图所示。

注：本案例仅为功能演示，案例中的众多参数需要经过试验标定才能用于工程。

1 Physics设置

• 启动Rocky，新建并保存工程文件
• 点击模型树节点Physics，如下图所示检查重力加速度为Y轴-9.81 m/s2，设置重力结束时间为1000 s

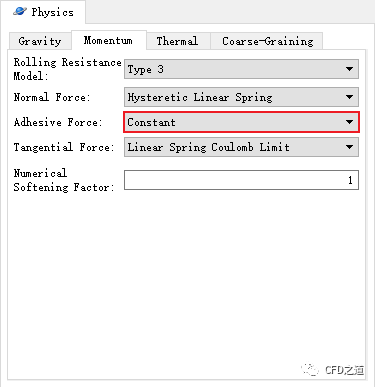

• 进入Momentum标签页，如下图所示设置Adhesive Force为Constant

2 Geometries设置

2.1 创建Conveyor

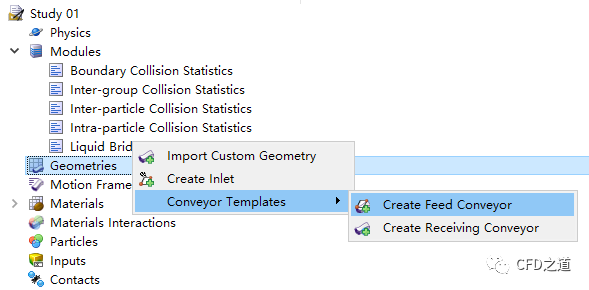

• 如下图所示创建Feed Conveyor

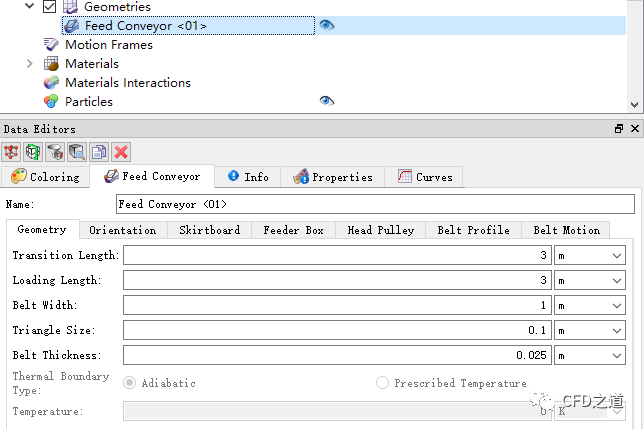

• 指定Feed Conveyor的尺寸参数

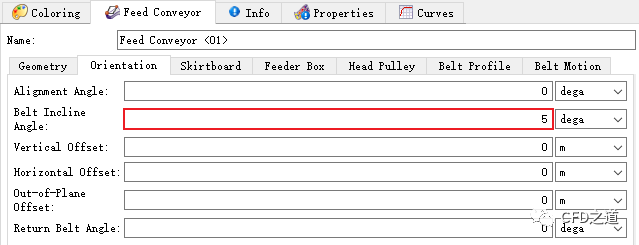

• 如下图所示调整Feed Conveyor的倾斜角度

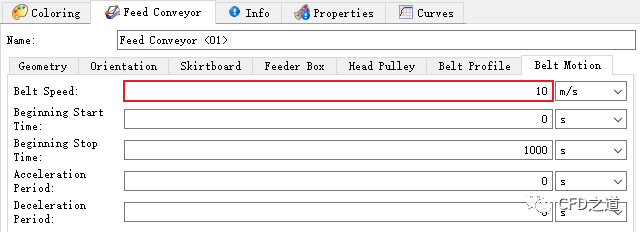

• 如下图所示设置传送带的运动速度为10 m/s

2.2 创建Receiving

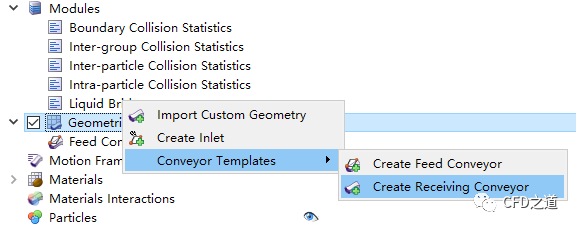

• 鼠标右键选择模型树节点Geometric，如下图所示选择子菜单创建Receiving

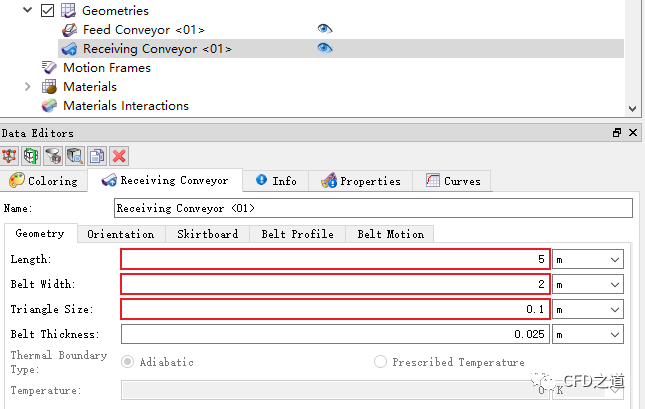

• 如下图所示设置Receiving的几何参数

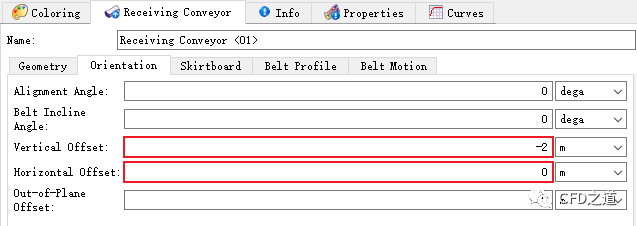

• 调整几何位置，如图所示

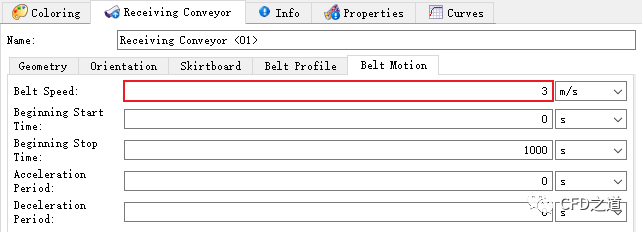

• 设置传送带速度为3 m/s，如图所示

2.3 创建inlet

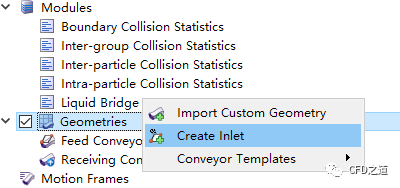

• 如下图所示创建inlet

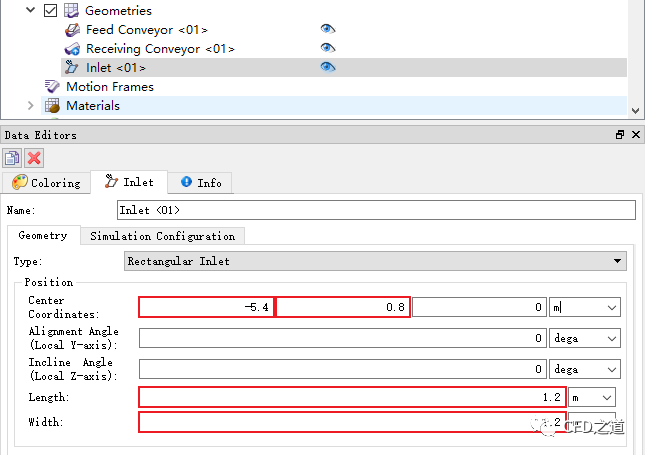

• 指定inlet的位置及尺寸，如下图所示

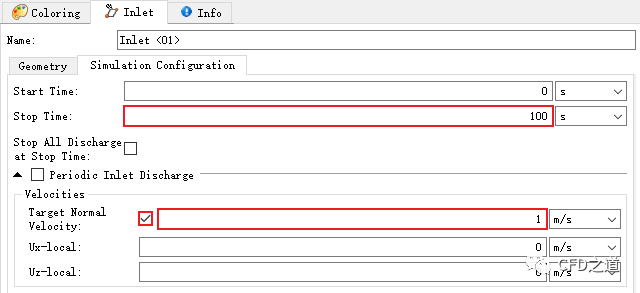

• 指定inlet的速度为1 m/s，如图所示

3 材料定义

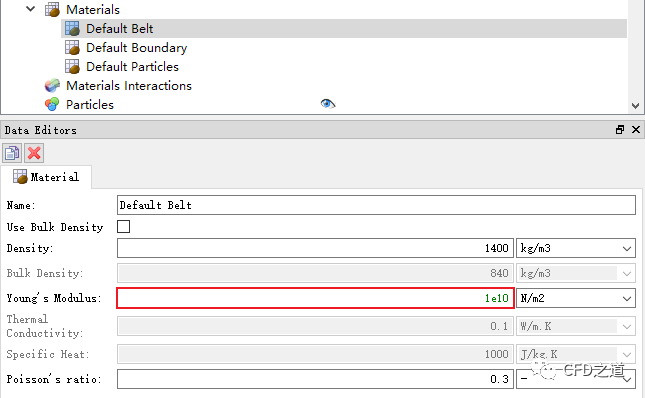

• 定义belt的材料参数，如图所示

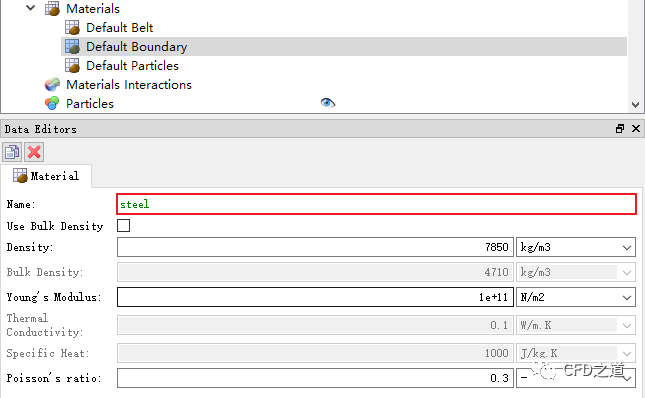

• 定义材料参数steel，如图所示

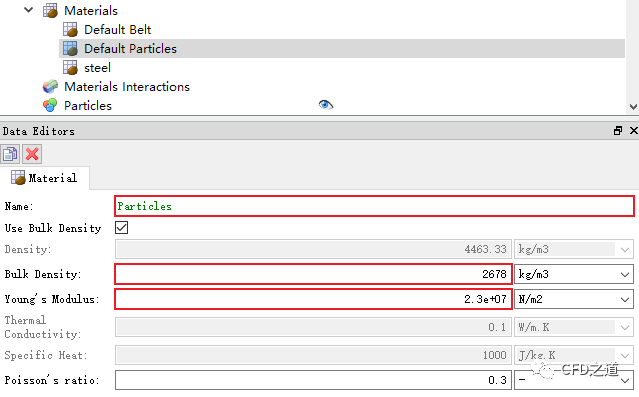

• 修改颗粒材料参数，如图所示

4 Materials Interaction

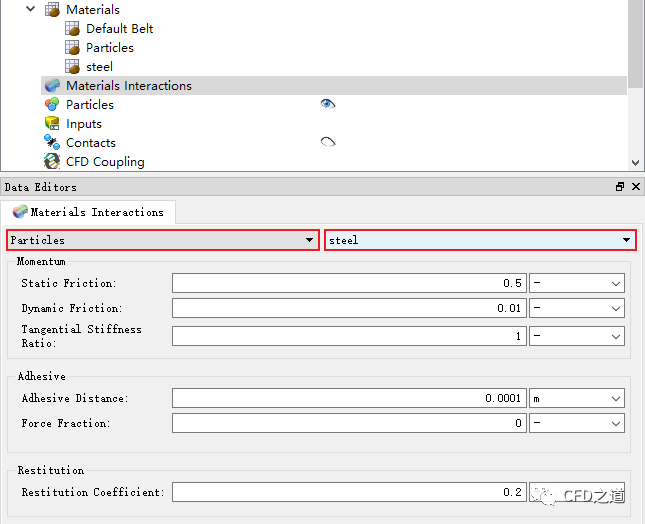

• 指定particles与steel之间相互作用参数，如图所示

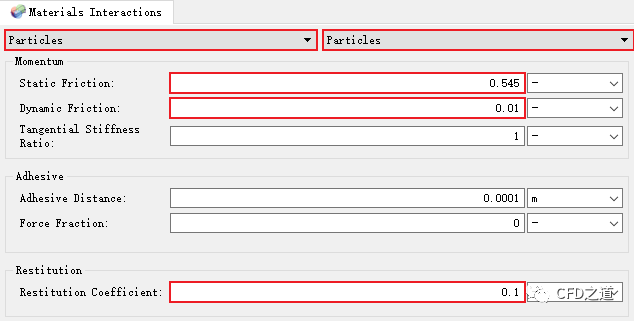

• 指定particles与particles之间的相互作用参数，如图所示

5 创建颗粒

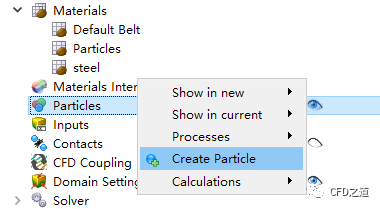

• 创建颗粒

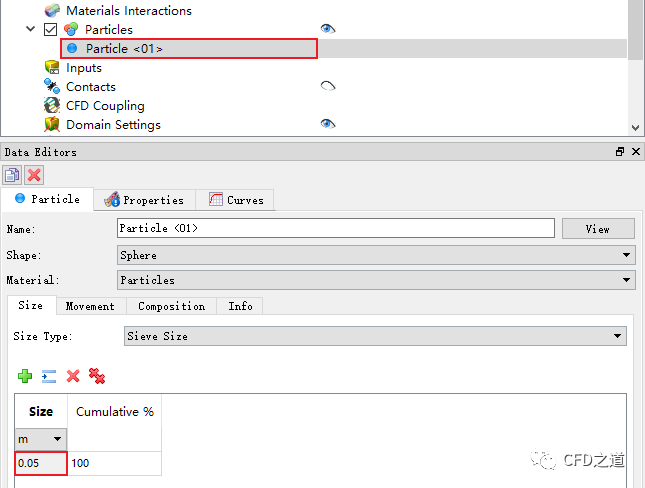

• 指定颗粒尺寸，如图所示

6 创建颗粒注入

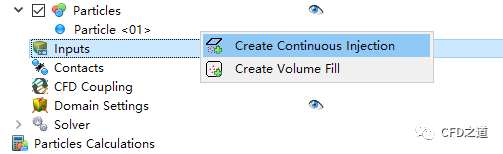

• 创建颗粒注入

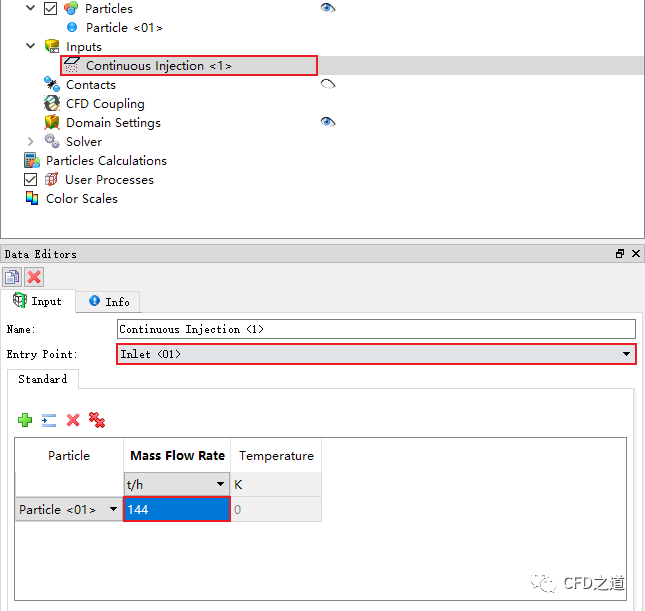

• 设置颗粒注入位置及注入参数，如图所示

7 求解参数

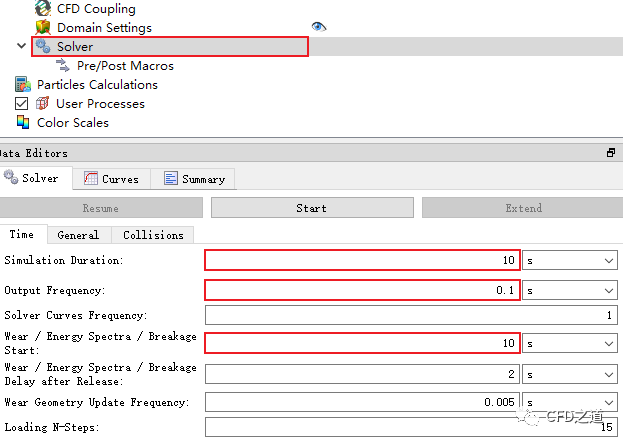

• 设置求解参数，如图所示

8 计算结果

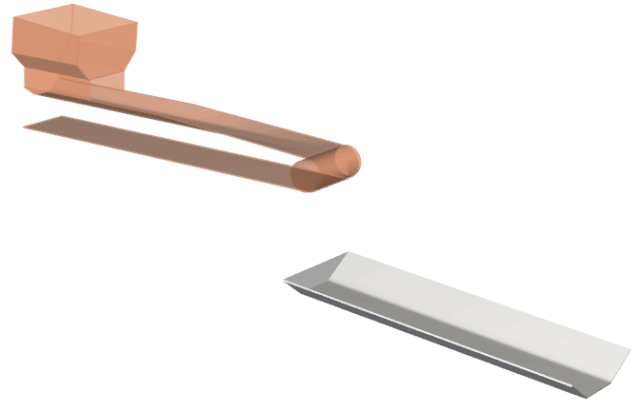

• 颗粒运动如图所示
