本案例利用Polyflow中的参考系模型模拟边界旋转问题。

1 案例描述

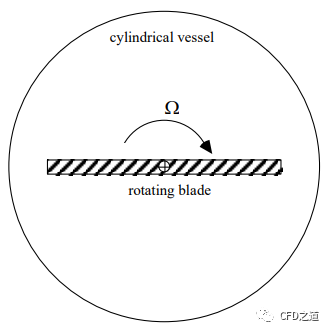

本案例模型如下图所示。圆柱形容器中包含有一个旋转角速度为6.28 rad/s的叶片，容器半径为10 cm，计算叶片旋转时容器内流场分布。

将参考系固定在叶片上，则容器壁面以与叶片相反速度旋转。计算中考虑惯性力、离心力以及科氏力。容器内介质粘度为2.5 Poise，密度1 g/cm3。

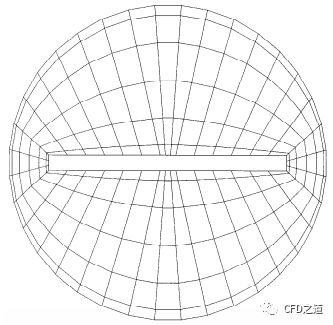

计算域网格如下图所示。

2 Polyflow设置

2.1 创建Task

• Read a mesh file: rigid.msh

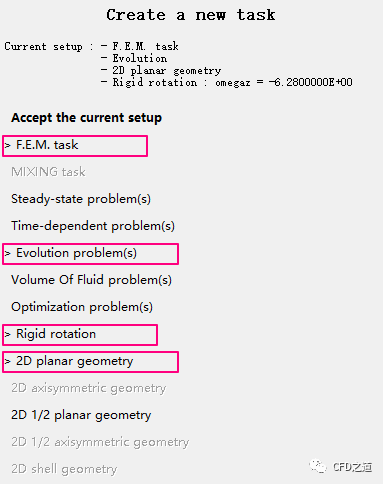

• Create a new task: F.E.M. task, Evolution, 2D planar geometry,Rigid rotation: omegaz = -6.28

注：这里设置的-6.28为区域的旋转角速度，负号表示旋转方向为顺时针方向。

• Create a sub-task: Generalized Newtonian isothermal flow problem

• Domain of the sub-task: whole mesh (S1)

2.2 指定Material data

• Constant viscosity = 2.50

• Density: 1.0；EVOL : f(S) = S

• Inertia terms: will be taken into account

• No gravity

2.3 指定流动边界

• BS 1: (vn, vs) = (0.0, 62.832)

• BS 2: (vn, vs) = (0.0, 0.0)

2.4 指定数值参数

• 鼠标双击模型树节点Numerical parameters打开数值参数设置面板

• 修改Evolution parameters

• initial S= 0.0

• final S= 1.0

• initial S-interval = 0.01

• max. S-interval = 0.25

2.5 指定Outputs参数

• System of units for CFD-Post： metric_cm/g/s/A+Celsius

• Save & Exit

3 计算结果

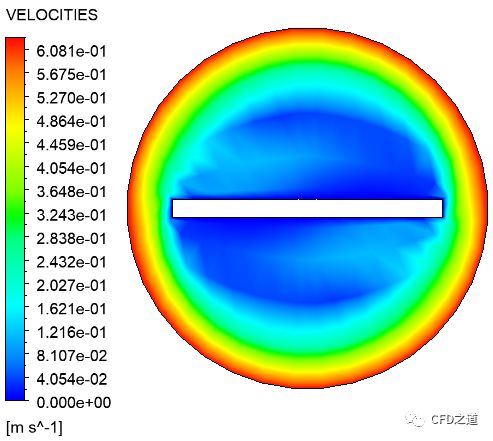

• 速度分布

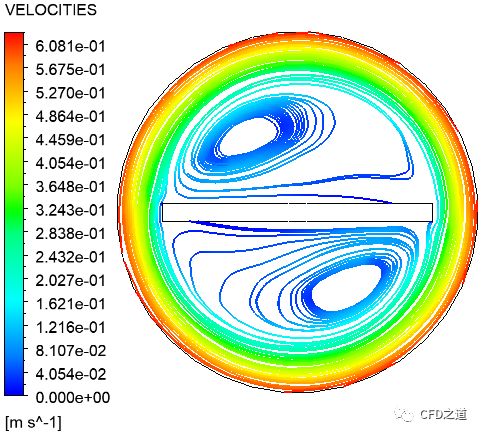

• 流线分布
