本案例演示利用Polyflow计算收敛管内非牛顿流体在高体积流量条件下流动。

在前面的案例中，计算的是Bird-Carreau流体在低体积流量（Q=0.5 cm3/s）下的流动行为，本案例增加入口流量（Q=100 cm3/s），计算在高流量情况下流场分布。

案例采用Evolution求解器以提高计算收敛性。

注：Polyflow中的Evolution求解器类似与Fluent中的伪瞬态求解器。

1 问题描述

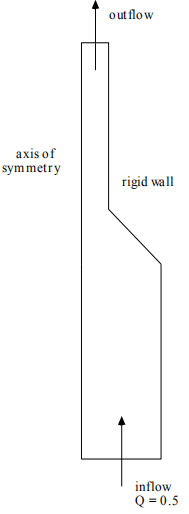

案例要计算的问题如下图所示。

其中入口体积流量为100 cm3/s，流体介质属性包括：采用Bird-Carreau模型，η=0=1000 泊，λ=0.5s，n=0.4

2 Polyflow设置

2.1 创建Task

• Read mesh：conv.msh

• Create Task：F.E.M. task, Evolution, 2D axisymmetric geometry

• Create a subtask: Generalized Newtonian isothermal flow problem

• Domain: S1

2.2 定义材料

• Shear-rate dependence of viscosity

• Bird-Carreau law:

• fac = 1000

• tnat = 0.5

• expo = 0.4

• no density

• no inertia

• no gravity

2.3 Flow Boundary Conditions

• BS1: Axis of symmetry

• BS2: Inflow: Flow rate: Q = 100 (Automatic calculation, volumetric)，EVOL，f(s)=s

• BS3: vn = vs = 0

• BS4: Outflow (Zero normal force imposed)

2.4 Numerical parameters

• Evolution parameters

• Initial value of S = 0.005

• Final value of S = 1.0

• Initial value of delta-S = 0.005

• implicit Euler method

2.5 Output

• Default output : CFD-Post

• System of units for CFD-Post: metric_cm/ g/ s/ A+Celsius

• Save and Exit

3 计算结果

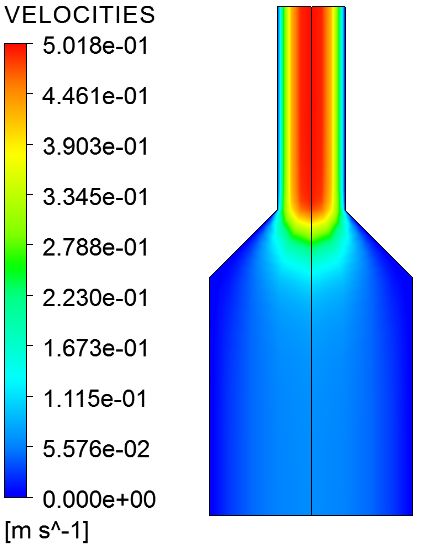

• 速度分布

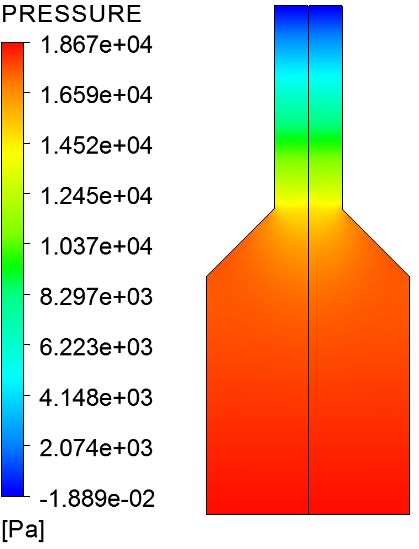

• 压力分布

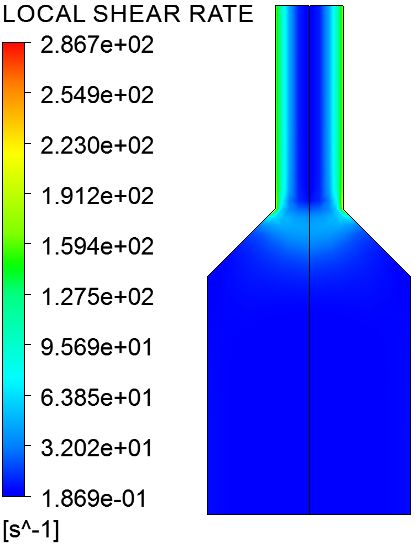

• 剪切率
