本案例演示利用Polyflow计算收敛管内非牛顿流体在低体积流量条件下流动。

从今天开始，持续一波polyflow轰炸。

1 问题描述

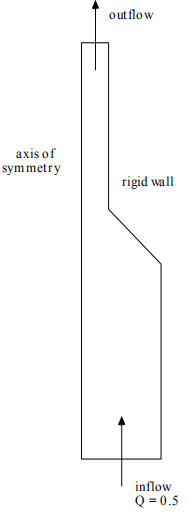

案例要计算的问题如下图所示。

其中入口体积流量为0.5 cm3/s，流体介质属性包括：采用Bird-Carreau模型，η=0=1000 泊，λ=0.5s，n=0.4

2 Polydata设置

设置过程及参数如下所示。需要注意的是Bird-Carreau模型参数设置，以及边界条件参数设置。尤其需要注意的是选择恰当的单位系统。

• Read a mesh file：conv.msh

• Create a new task: F.E.M. task, Steady-state, 2D axisymmetric geometry

• Create a subtask: Generalized Newtonian isothermal flow problem

• Domain: S1

• Material Data:

• Shear-rate dependence of viscosity

• Bird-Carreau law:

• fac = 1000

• tnat = 0.5

• expo = 0.4

• no density

• no inertia

• no gravity

• Flow Boundary Conditions


• BS1: Axis of symmetry

• BS2: Inflow: Flow rate: Q = 0.5

• BS3: vn = vs = 0

• BS4: Outflow (Zero normal force imposed)

• Assign the stream function

• 指定参考点(X = 3. , Y = 0.)

• Ouputs

• Default output : CFD-Post

• System of units for CFD-Post: metric_cm/ g/ s/ A+Celsius

• Save and Exit

操作过程见文末视频。

3 计算结果

采用CFD-Post进行polyflow后处理，与常规的流体后处理操作完全相同。

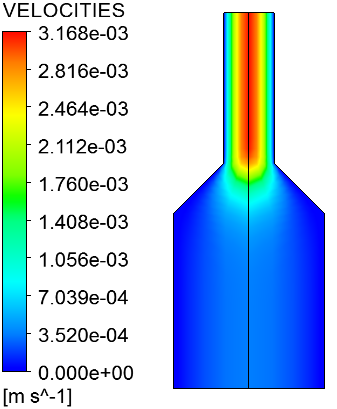

• 速度分布

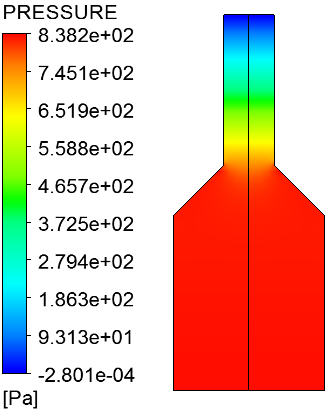

• 压力分布

这软件耍过两把才知道牛逼的一匹，只不过应用行业过于狭窄罢了，不过Fluent能做的，它貌似都能做，一些Fluent搞不定的，它也能做。
