本案例演示在Icepak中进行瞬态计算的基本流程。

1 问题描述

计算模型中包含一个散热器以及4个与时间相关的热源，考虑计算区域中的自然对流情况。

2 创建工程

• 启动Icepak，创建新工程

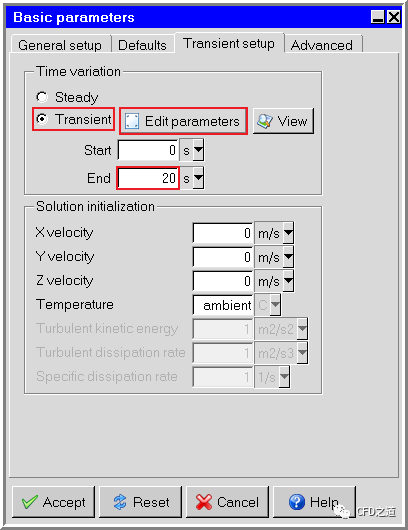

• 打开Basic parameters设置对话框，进入Transient setup标签页，激活Transient选项，设置End为20 s

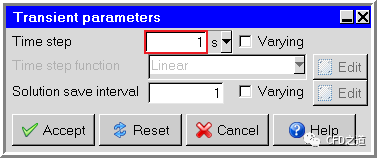

• 点击按钮Edit parameters，设置Time step为1 s，设置Solution save interval为1，如下图所示

3 创建模型

3.1 Cabinet设置

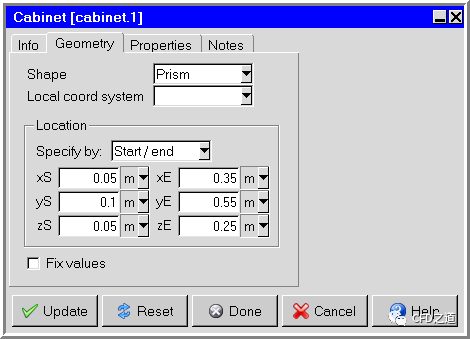

• 双击模型树节点Cabinet，弹出对话框中指定几何尺寸，如下图所示

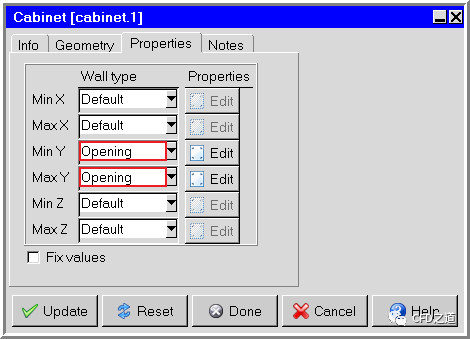

• 进入Properties标签页，指定Y方向为Opening类型

3.2 创建Plate

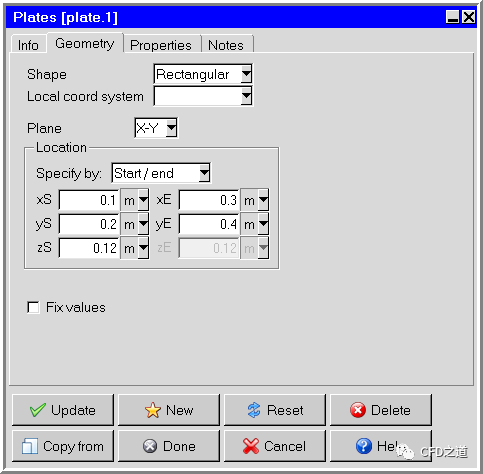

• 创建Plate，如下图所示指定几何尺寸

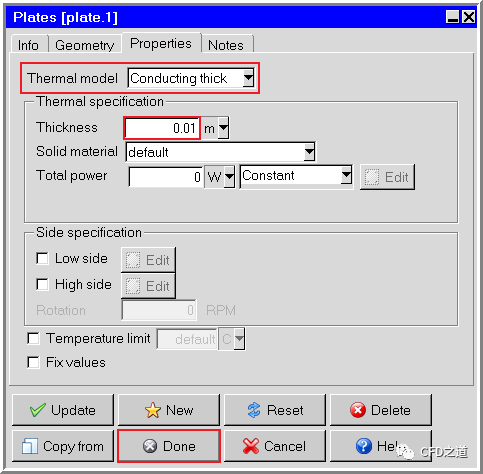

• 进入Properties标签页，设置Thermal model为Conducting thick，指定Thickness为0.01 m

3.3 创建Block

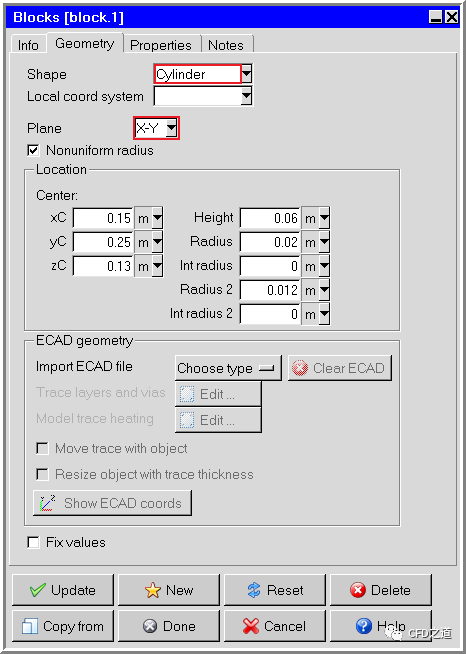

• 创建Block，如下图所示创建一个圆台几何

• 右键选择block.1节点，点击菜单项Copy复制几何

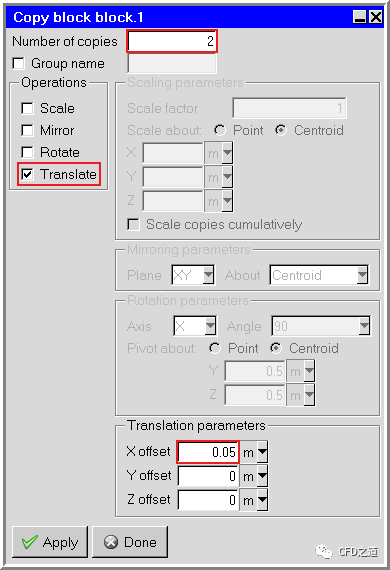

• 如下图所示指定复制参数

• 继续复制几何体

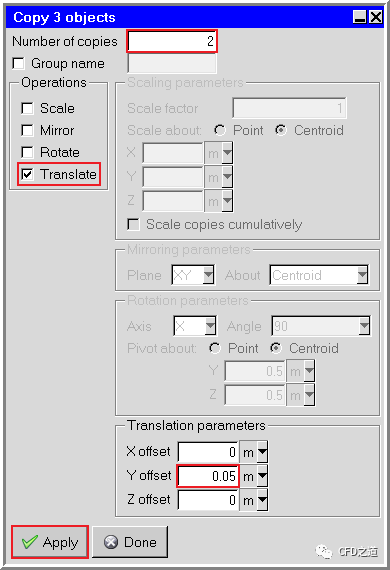

• 采用下图所示参数复制几何

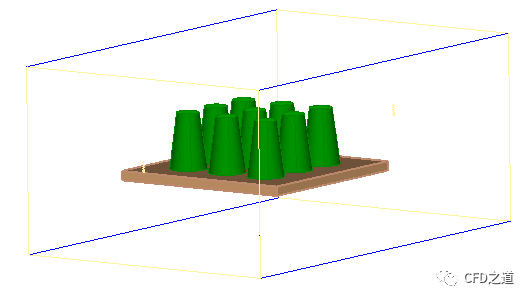

复制完毕的几何模型如下图所示。

3.4 创建Source

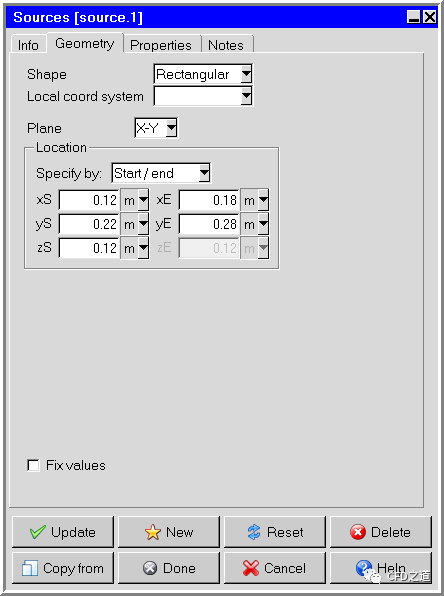

• 创建source，如下图所示指定其几何参数

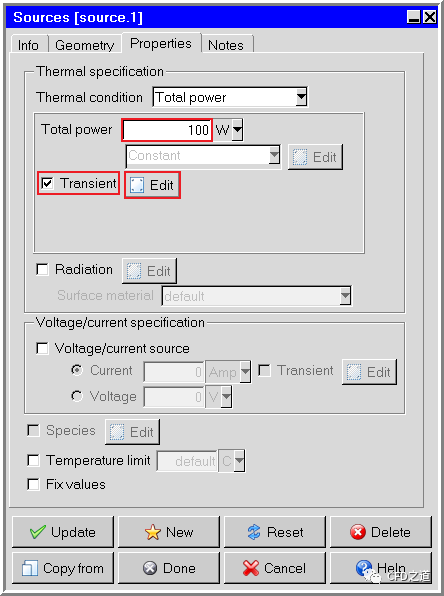

• 进入Properties标签页，指定Total power为100 W，激活选项Transient，点击Edit按钮弹出设置对话框

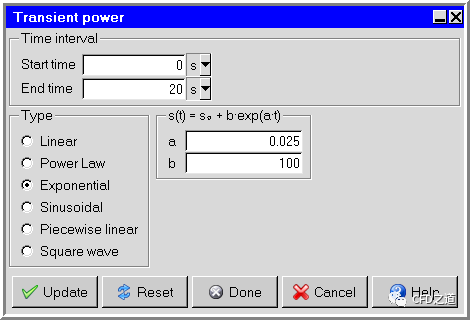

• 如下图所示，指定热源随时间的函数关系

注：这个函数关系最终会以UDF的形式被Fluent调用

• 拷贝热源source.1

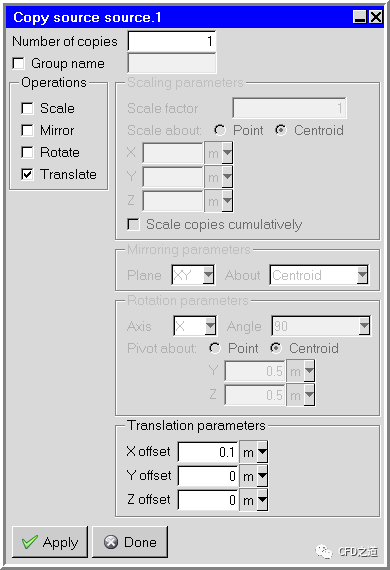

• 按下图参数复制对象source.1

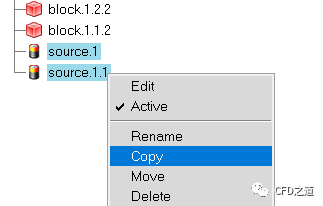

• 复制对象source.1及source.1.1

• 按下图参数进行复制

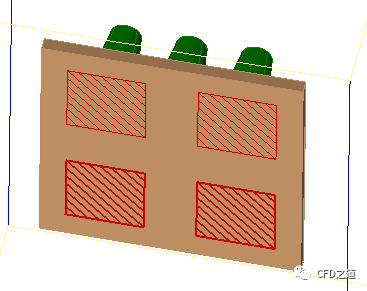

完成后的几何模型如下图所示。

3 生成网格

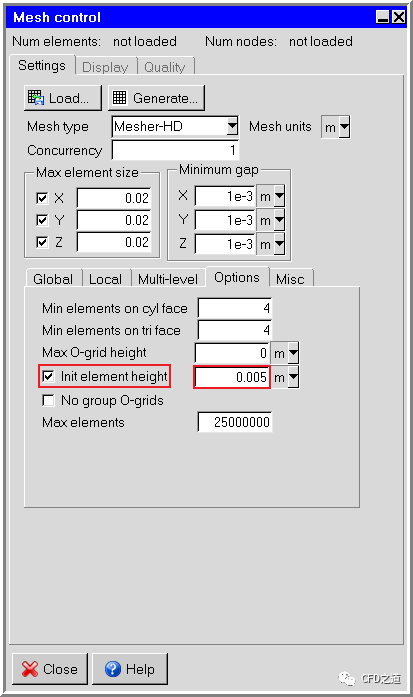

• 打开Mesh control设置对话框，如下图所示设置网格参数，点击按钮Generate…生成网格

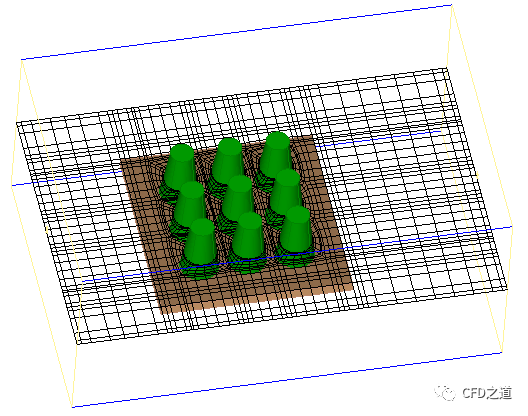

• 计算网格如下图所示

4 计算参数设置

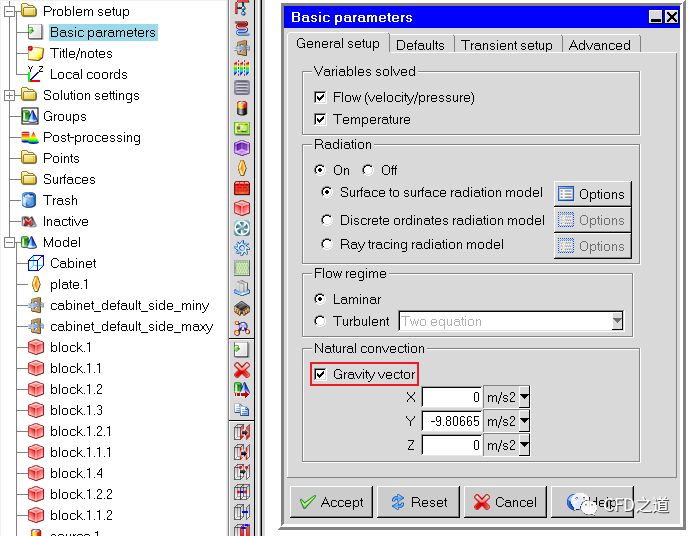

• 进入Basic parameters对话框，激活选项Gravity vector

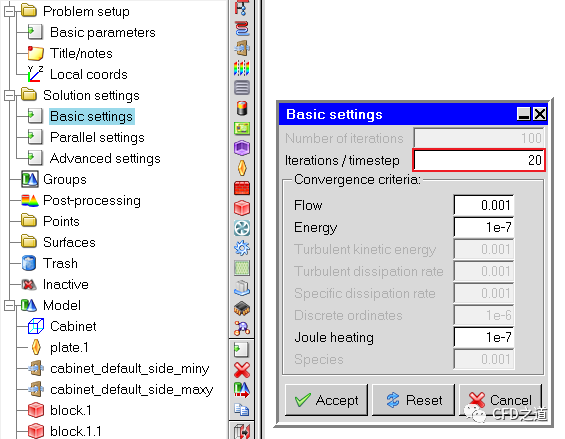

• 激活Basic Settings对话框，设置迭代次数为20

注：这里的迭代次数为迭代步中的内迭代次数。

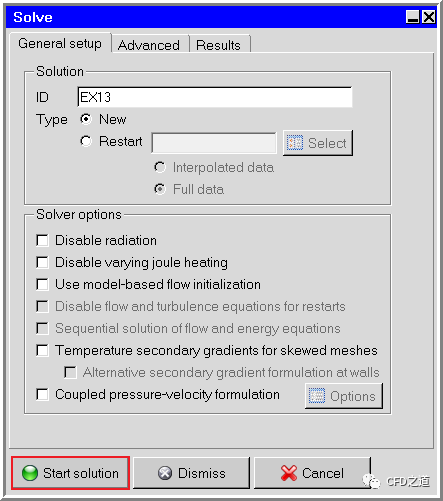

• 开始计算

5 计算结果

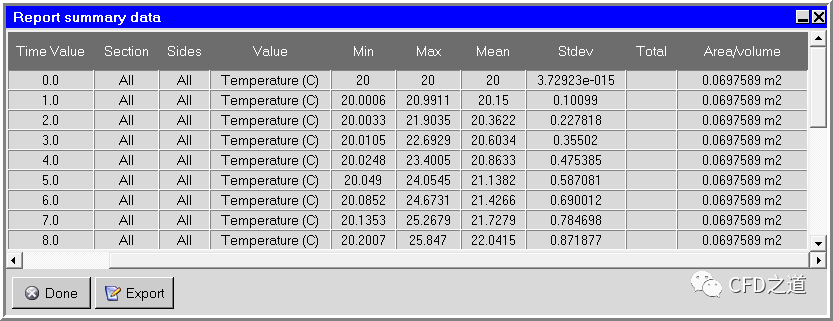

• 点击菜单项Solve → Define report弹出对话框，可统计各对象各时刻的温度信息

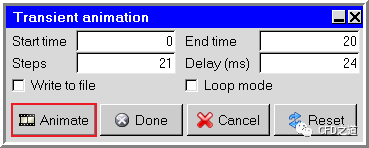

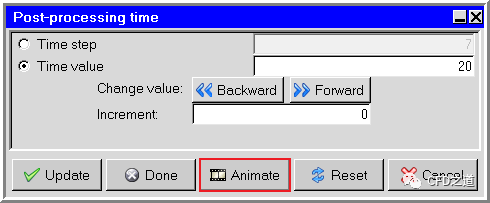

• 点击菜单项Post → Transient settings弹出设置对话框

• 点击按钮Animate可查看动画

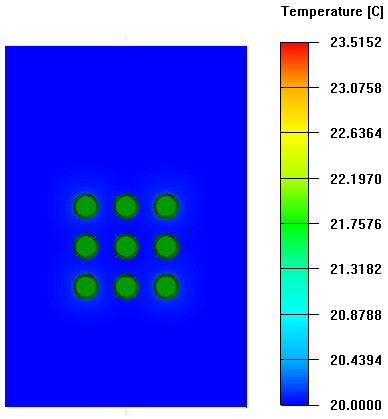

温度随时间变化如下图所示（这里是做了一个切面）。

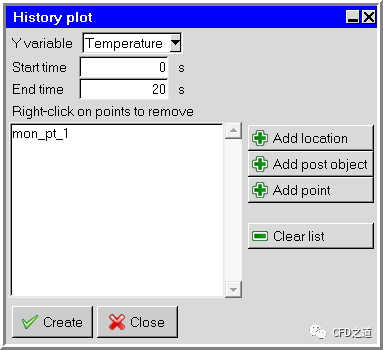

• 点击菜单项Post → History plot打开设置对话框，如下图所示可显示某位置温度随时间变化规律

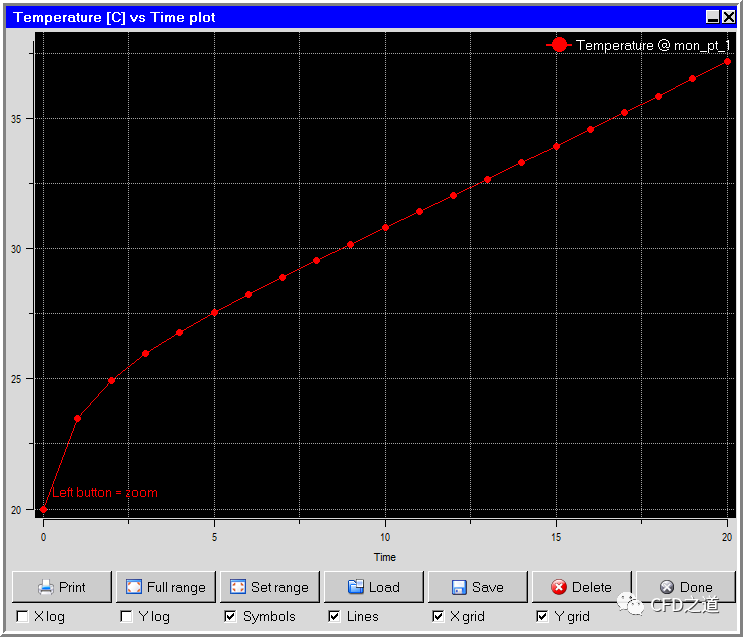

温度变化曲线如下图所示。

利用Post → Workflow data → CFD Post/Mechanical data可将结果数据输出为CFD-Post能识别的格式，利用CFD-Post打开文件EX13.cfd.cas，可将瞬态数据导入至后处理器中进行处理。
